Produktinformationen "Thermo Proof"

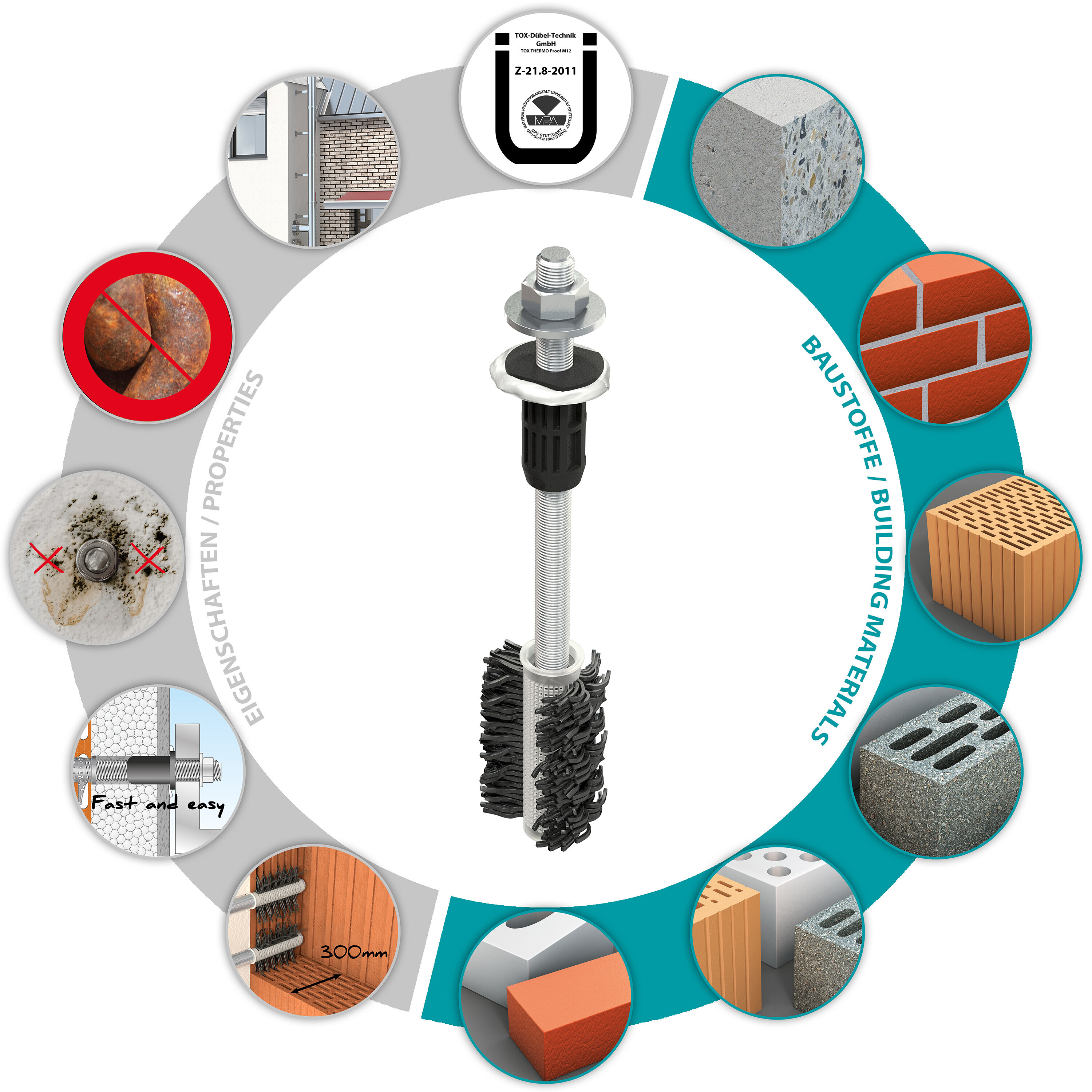

Eigenschaften
- Schwerlast-Abstandsmontage bei WDVS, Klinker oder auf Flachdächern
- Edelstahl verhindert unschöne Rostflecken
- Bauaufsichtliche Zulassung
- Praktisch kein Energieverlust
- Einfache und schnelle Montage
- Stufenlos justierbare Isolierhülse Iso Spacer
- Für Dämmungen bis 300 mm
Beschreibung & Einsatzbereich

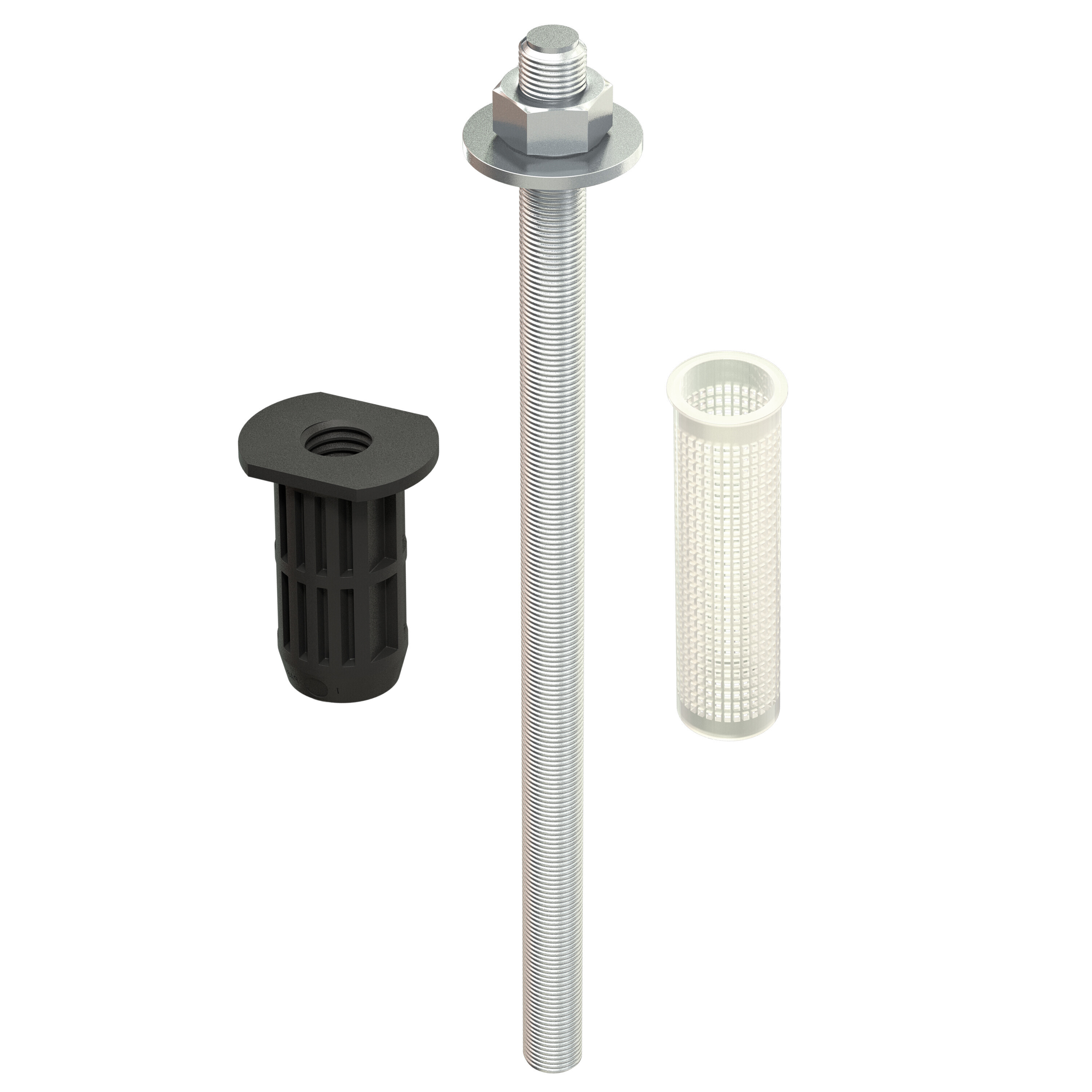

Thermo Proof ist ein Schwerlast-Abstandsmontagesystem für wärmegedämmte Fassaden (WDVS) bestehend aus:
Verarbeitung & Montage

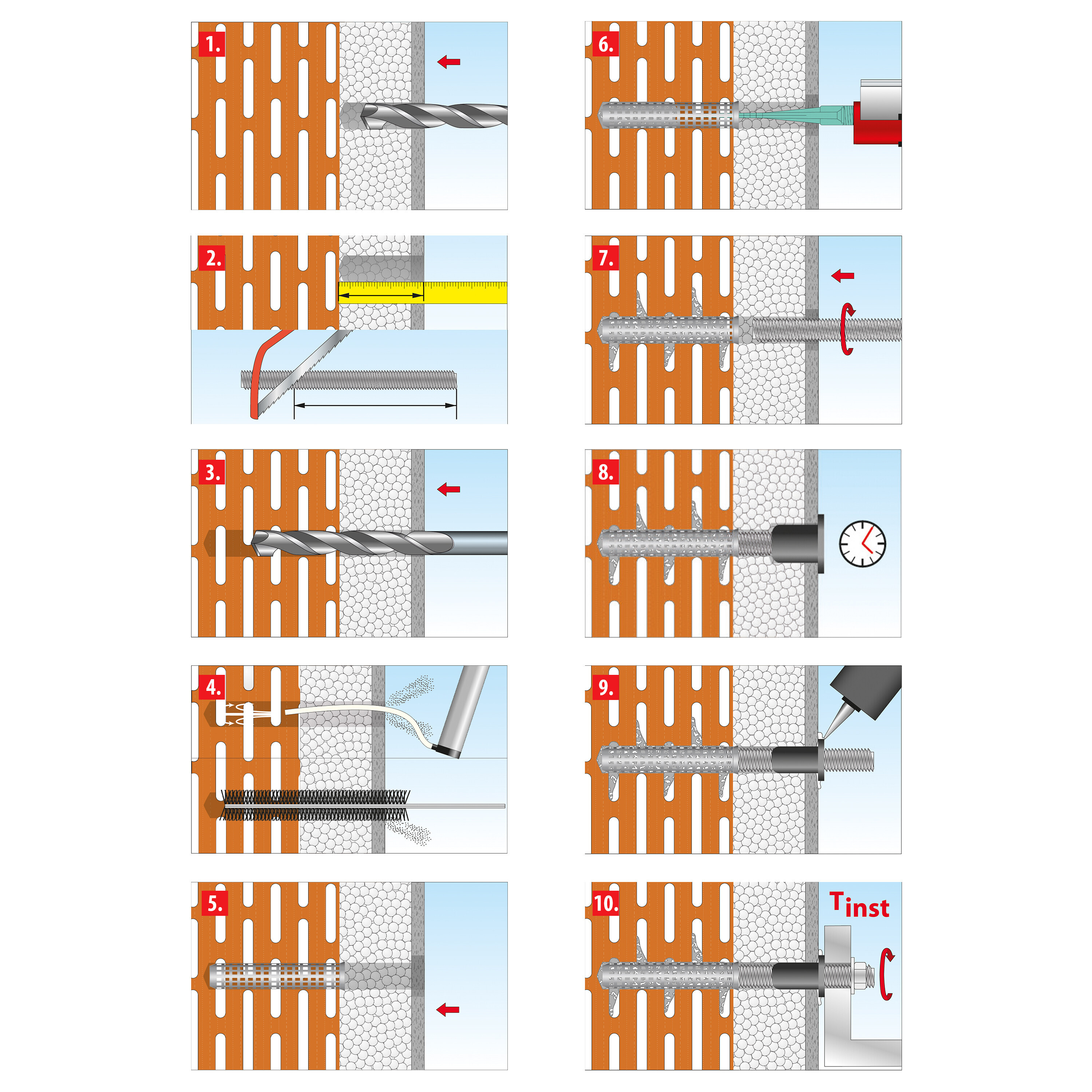

- Wärmedämmung durchbohren
- Wärmedämmung ausmessen
- Bohrloch im Baustoff erstellen & ggfs. Putzschicht entfernen
- Bohrloch reinigen
- Gewindestangen ggfs. kürzen (Länge = Bohrlochtiefe + Dämmschicht + Anbauteil + 20 mm) und Iso Spacer aufschrauben
- In Lochstein nur mit Siebhülse. Diese komplett ins Bohrloch einführen
- Bohrloch im Untergrund zu 2/3 bzw. Siebhülse komplett mit Verbundmörtel befüllen
- Gewindestange mit vormontiertem Iso Spacer unter leichter Drehbewegung ins Bohrloch einführen
- Iso Spacer bis kurz vor Putz anschrauben
- Verbundmörtel aushärten lassen
- Spalt mit Silikon abdichten
- Anbautel montieren
| Anwendungsbereich: | innen und außen |
|---|---|
| Dämmschichtstärke: | 300 |
| Eigenschaft: | Montagesystem |
Sicherheitshinweise

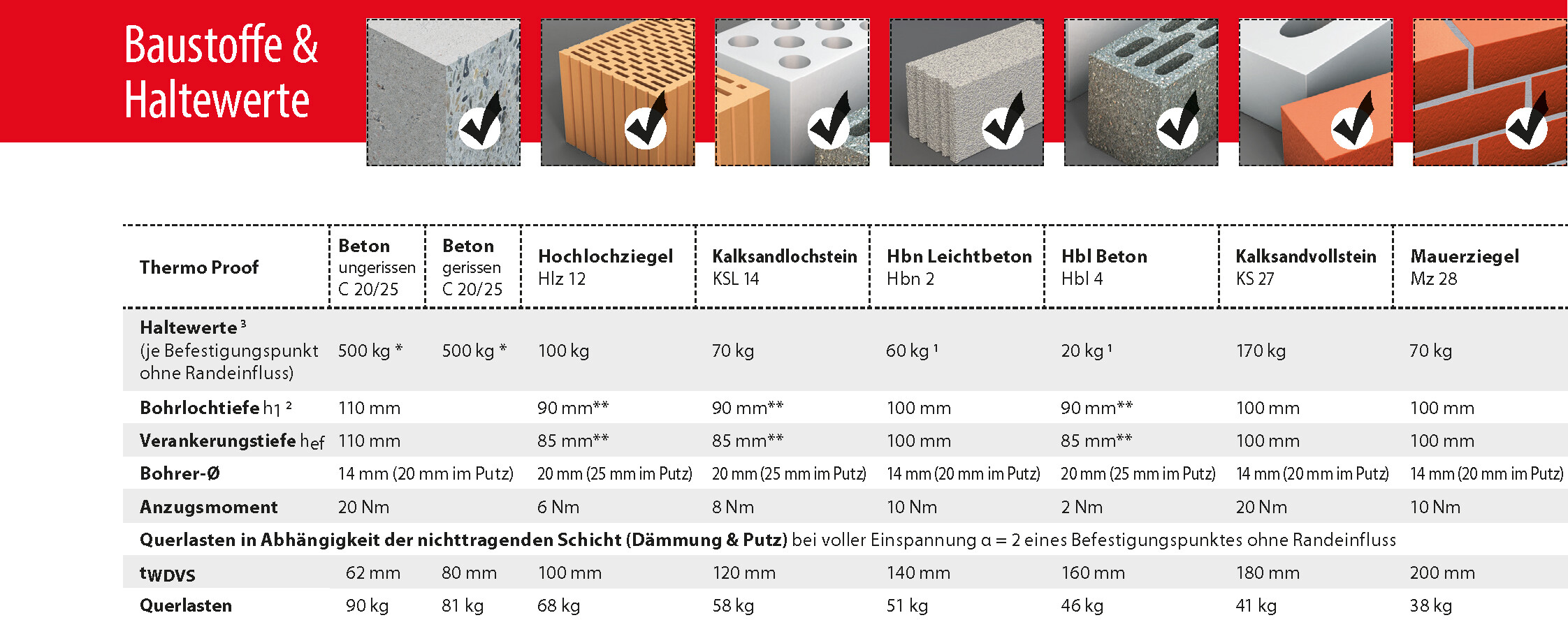

- Bei den Haltewerten sind die Teilsicherheitsbeiwerte der Zulassung sowie ein Teilsicherheitswert von γF = 1,4 der Einwirkung berücksichtigt
- Für sicherheitsrelevante Befestigungen sind zugelassene Dübel zu verwenden (siehe auch unter www.tox.de/safety+loads)
- 1 nicht in Zulassung Z-21.8-2011 enthalten
- 2 Gilt für die Bohrlochtiefe im Baustoff. Die Stärke der Dämmung und Putzschicht ist noch hinzuzufügen
- 3 Bei der Bemessung ist der gesamte Zulassungsbescheid Z-21.8-2011 und die darin aufgeführten Zulassungen ETA-09/0258, ETA-13/0052, ETA-13/0053, ETA-13/0047, ETA-17/0501 und ETA-17/0503 zu beachten
Zulassung
Thermo_Proof_Z-21.8-2011_DE_20190930.pdfLeistungserklaerung
AQUA_STOP_1213-80050_DE_(22.12.2017).pdfSicherheitsdatenblatt
Aqua Stop_741402_S_de_de.pdf
