Montagesystem
Thermo Proof Plus

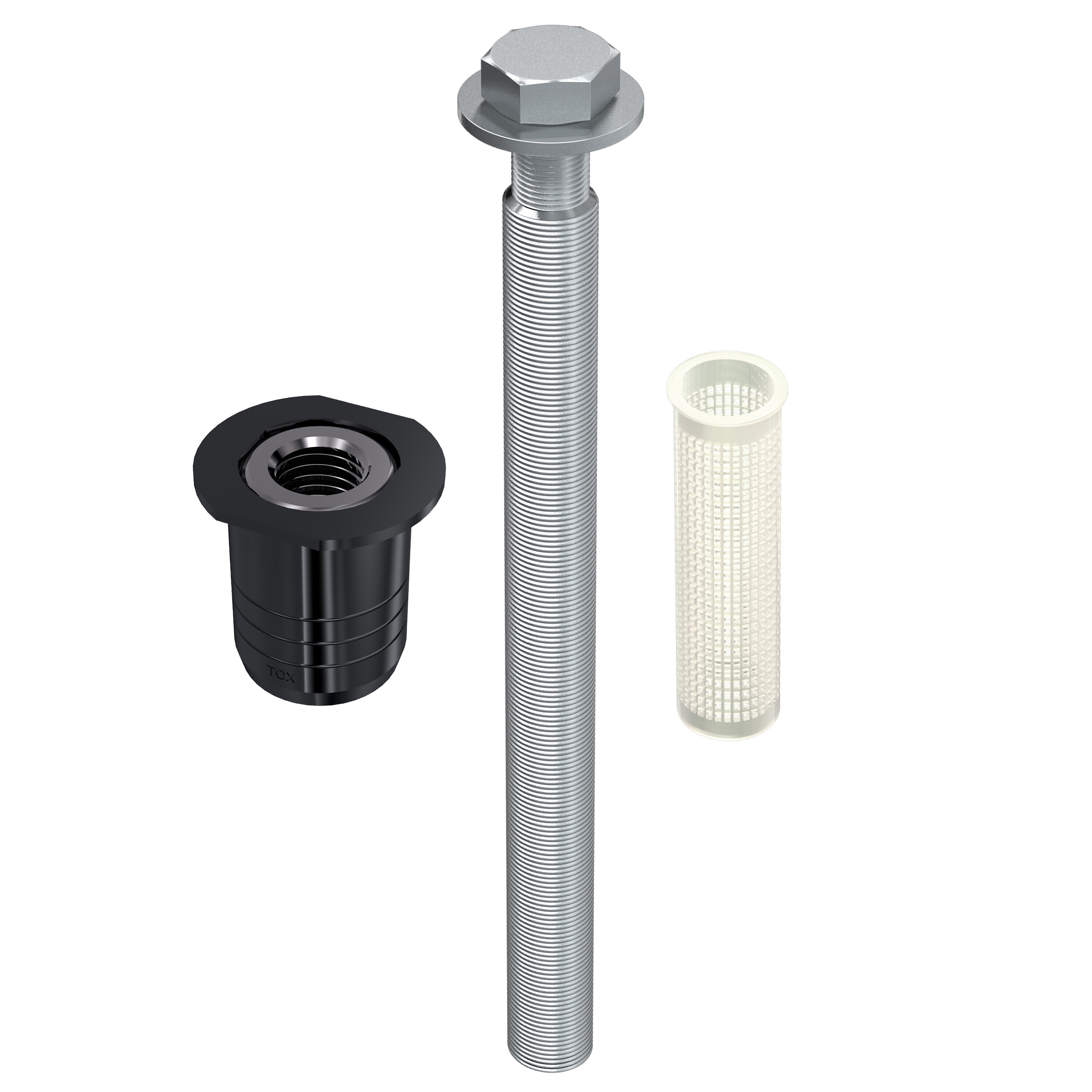

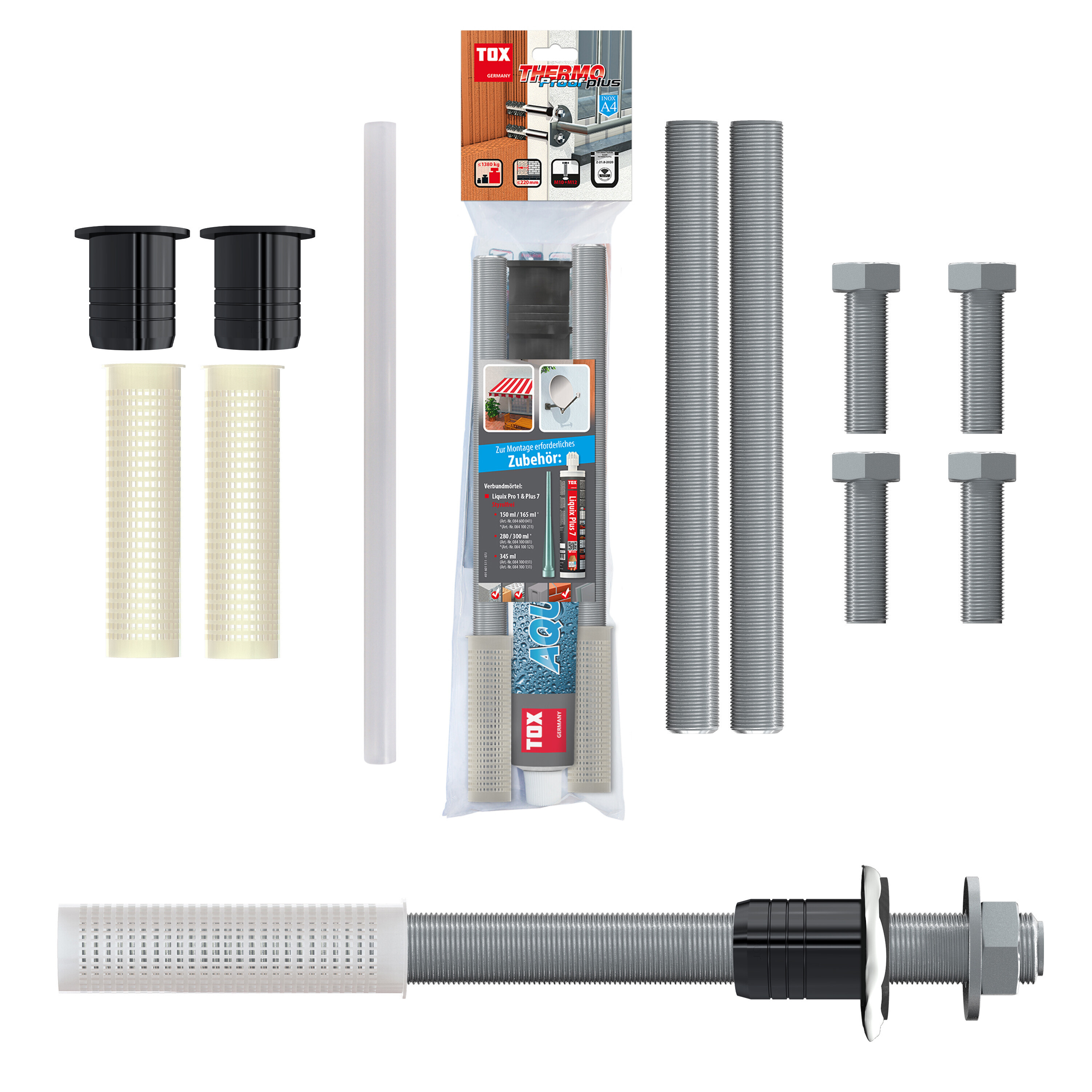

Produktinformationen "Thermo Proof Plus"

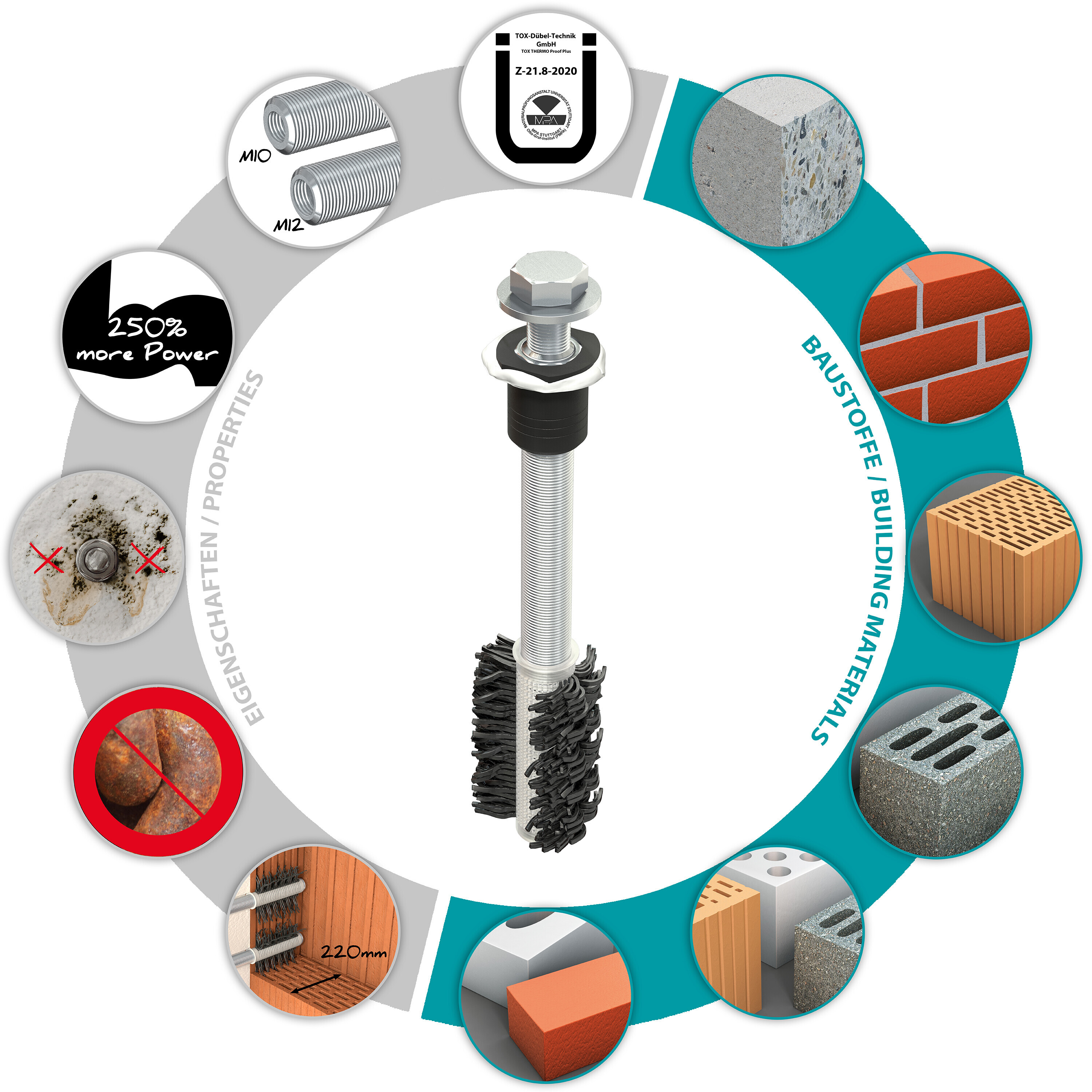

Eigenschaften
- Bauaufsichtlich zugelassen
- Variabler M10 oder M12 Gewindestangenanschluss
- Einzige zugelassene Abstandsbefestigung mit M10 Gewindeanschluss wie sie standardmäßig z.B. für franz. Balkone verwendet wird
- Bis zu 250% mehr Power als Wettbewerbsprodukte
- Geeignet für dicke Dämmschichten und Abstandsmontagen bis 220 mm
- Sicherer Schutz vor Rost, Energieverlust und Wärmebrücken durch Edelstahl A4
Beschreibung & Einsatzbereich
- Schwerlast Abstandsbefestigung bei Dämmungen, Klinker und Flachdächern
- Praktisch keine Energieverlust und keine Wärmebrücken durch Edelstahl A4
- Bauaufsichtliche Zulassung für alle Abstandsmontagen
- Einfache und schnelle Montage
- Für Dämmungen bis 220 mm

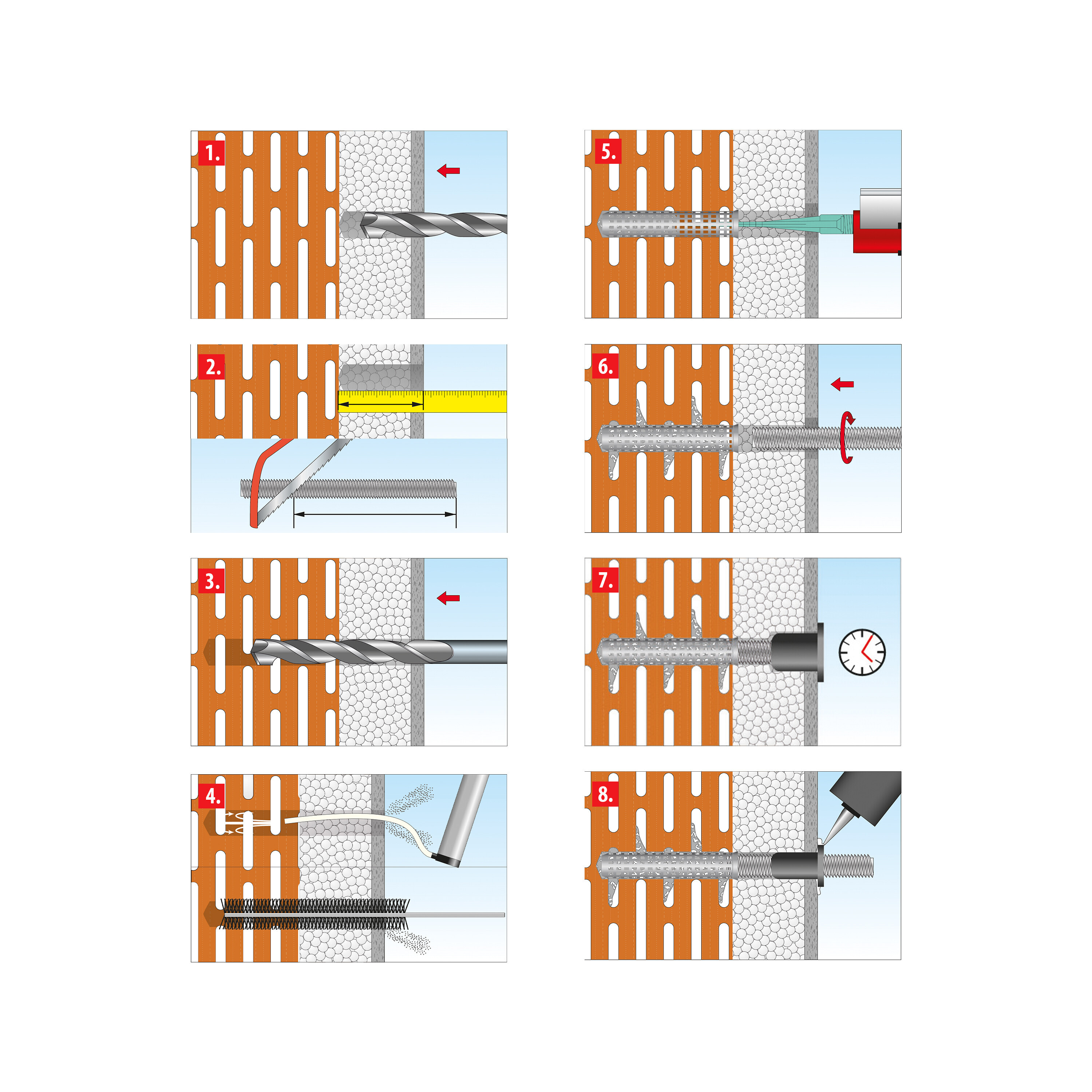

Verarbeitung & Montage
- Wärmedämmung durchbohren (Ø 30 mm)
- Wärmedämmung ausmessen
- Bohrloch im Baustoff erstellen & ggfs. Putzschicht entfernen
- Bohrloch reinigen
- Gewindestangen ggfs. kürzen (Länge = Bohrlochtiefe + Dämmschicht) und Iso Spacer aufschrauben
- In Lochstein nur mit Siebhülse. Diese komplett ins Bohrloch einführen
- Bohrloch im Untergrund zu 2/3 bzw. Siebhülse komplett mit Verbundmörtel befüllen
- Gewindestange mit vormontiertem Iso Spacer unter leichter Drehbewegung ins Bohrloch einführen
- Verbundmörtel aushärten lassen
- Spalt mit Silikon abdichten
- Anbauteil montieren
| Eigenschaft: | Montagesystem |
|---|
Sicherheitshinweise
- Für sicherheitsrelevante Befestigungen sind zugelassene Dübel zu verwenden (siehe auch unter www.tox.de/safety+loads)
- 1 nicht in Zulassung Z-21.8-2020 enthalten
- 2 Gilt für die Bohrlochtiefe im Baustoff. Die Stärke der Dämmung und Putzschicht ist noch hinzuzufügen
- 3 Bei der Bemessung ist der gesamte Zulassungsbescheid Z-21.8-2020 und die darin aufgeführten Zulassungen ETA-09/0258, ETA-13/0052, ETA-13/0053, ETA-13/0047, ETA-17/0501 und ETA-17/0503 zu beachten
