Montagesystem
Thermo Proof Mini
Das Abstandsmontagesystem TOX Thermo Proof Mini ist ideal für die Montage von leichten Lasten in weichen Dämmungen mit Dämmstoffstärken bis 200 mm geeignet. Durch die Gewindestange entstehen keine Wärmebrücken und praktisch kein Energieverlust. Die Gewindestange mit variablen Anschlussmöglichkeiten mit M10 Außengewinde, M6 Innengewinde oder Schrauben mit 3-5 mm Durchmesser lässt sich einfach und schnell montieren.

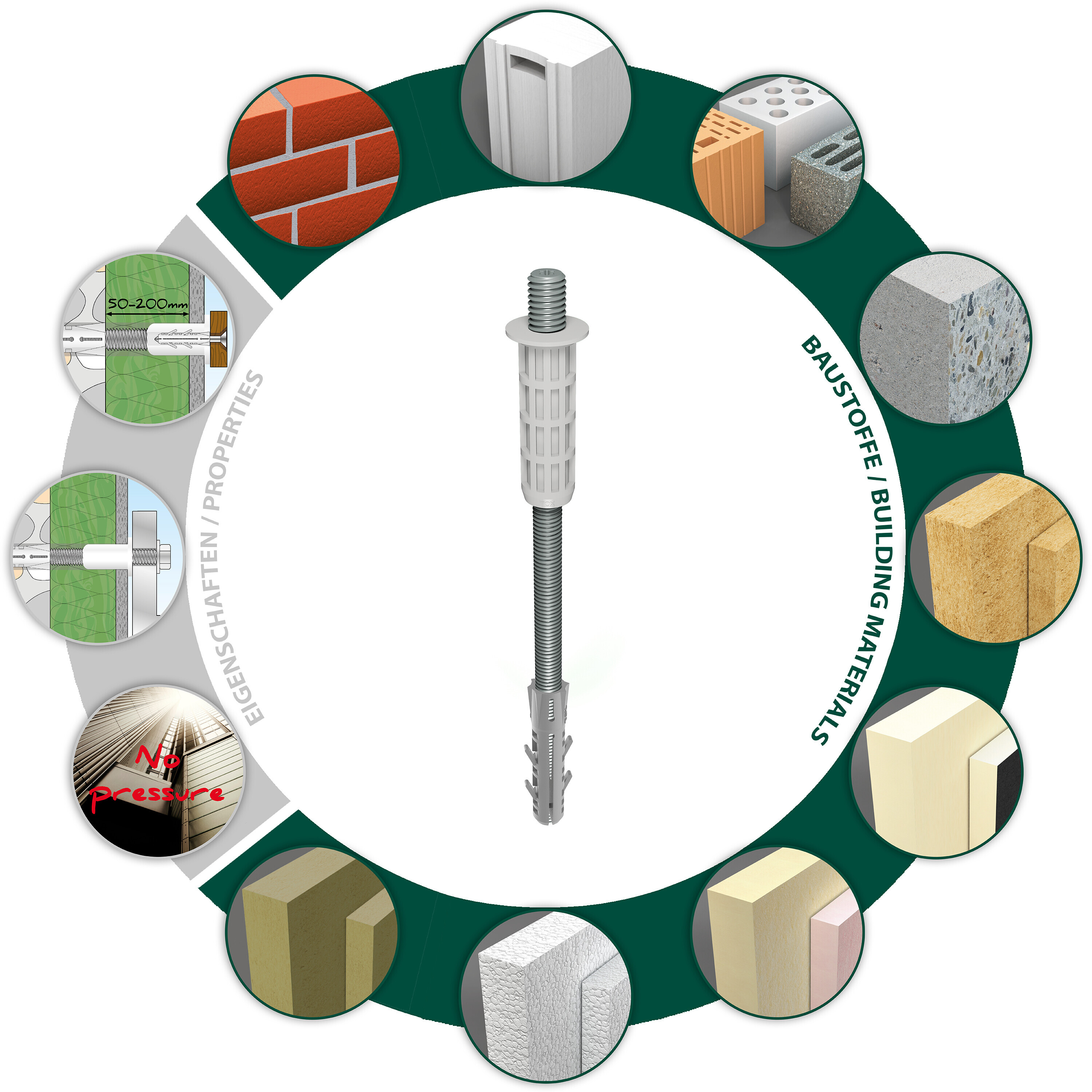

- Speziell auch für weiche Dämmstoffe wie z. B. Steinwolle
- Für Dämmstoffstärken von 50-200 mm
- Variable Anschlussmöglichkeiten (M10 Außengewinde, M6 Innengewinde oder Schrauben mit Durchmesser 3-5 mm)
- Keine Wärmebrücke
- Keine Druckbelastung auf die Fassade
- Schlanke Kopfgeometrie für unsichtbare Befestigungen

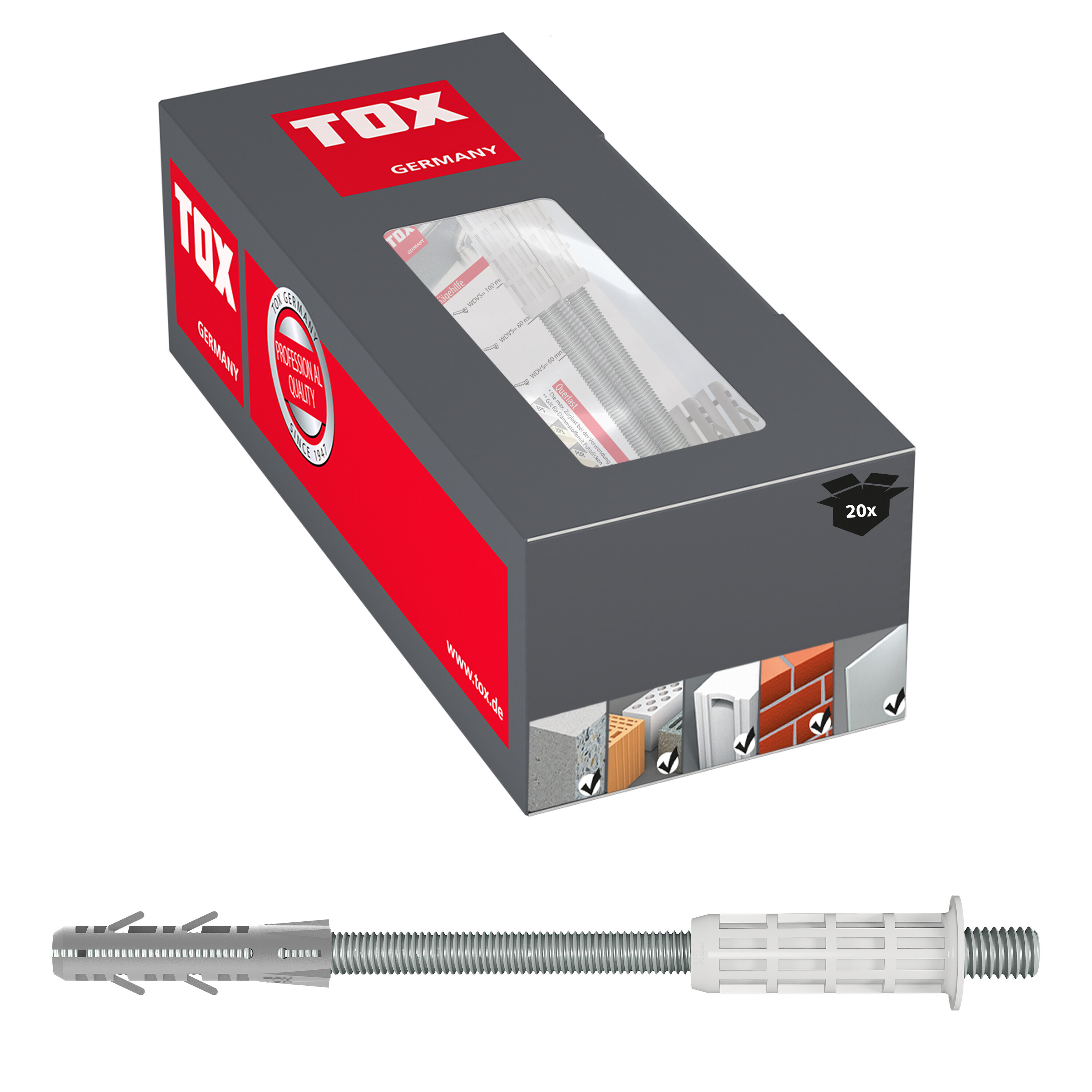

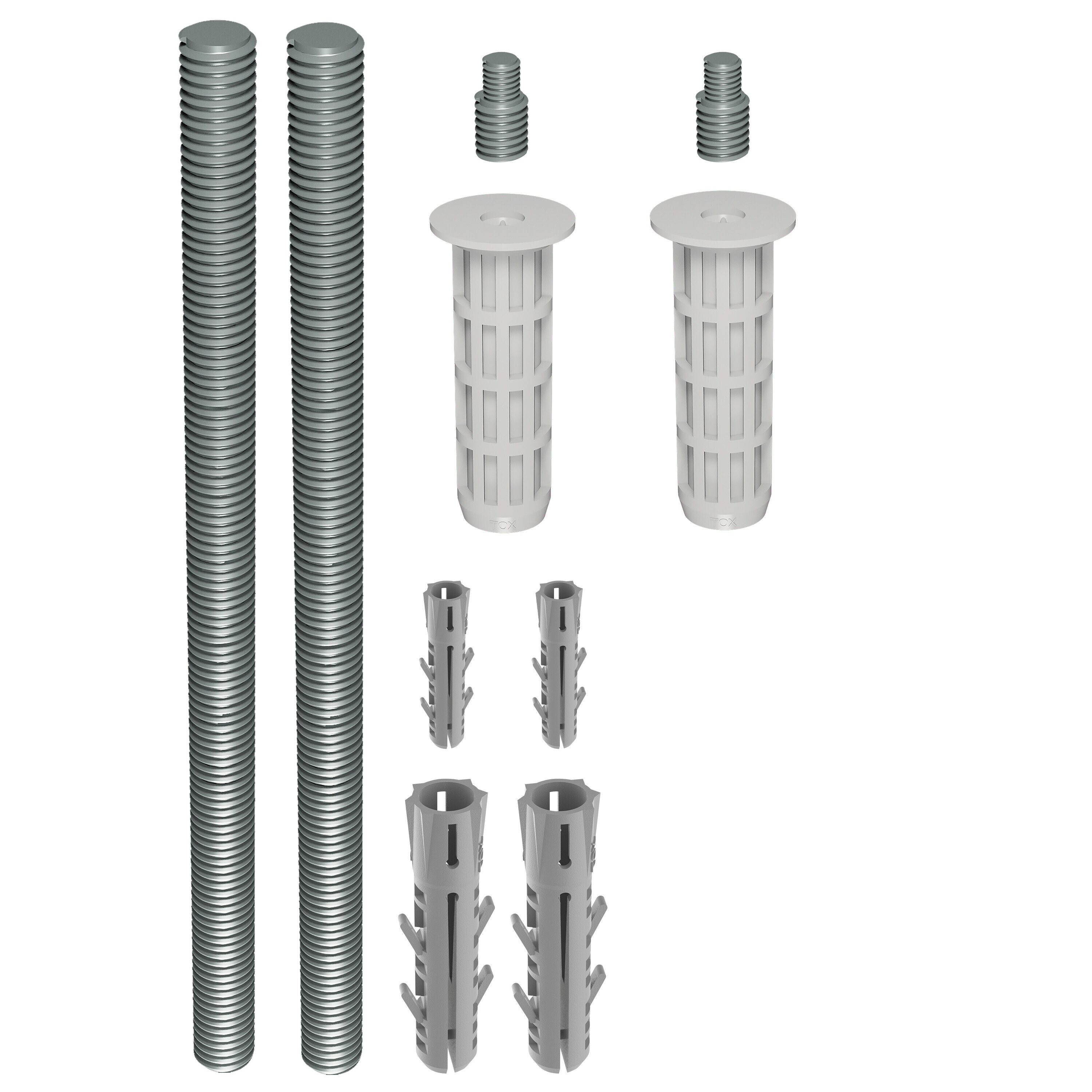

Geliefert wird der TOX Thermo Proof Mini in einem Karton mit 20x Gewindestange M8x200 mm, 20x Gewindeadapter M6/M10, 20x Barracuda 14/70, 20x Barracuda 5/25 und 1x Bit TX50.
Der rote Allzweckdübel hat TOX bekannt gemacht: Auf dem Gebiet der Allzweckdübel ist das Unternehmen führend. Das umfassende Sortiment ist konsequent auf die Bedürfnisse der Kunden und Endanwender ausgerichtet. Die Marke TOX steht für innovative Produkte und kompetente Lösungen im Bereich der Befestigungstechnik.
| Anwendungsbereich: | innen und außen |
|---|---|
| Bohrerdurchmesser: | 14 |
| Bohrlochtiefe: | 90 |
| Durchmesser: | 14 |
| Dübel Maße: | M8/120 |
| Eigenschaft: | Montagesystem |
| Geeigneter Schraubendurchmesser: | M6, Spanplattenschrauben Ø 3 - 5mm |
| Schraubenlänge im Beipack: | 35 |
| Verankerungstiefe hef: | 70 |
| TOXBetonC2025 | 100* Kg |
|---|---|
| TOXVollsteinMz12 | 50* Kg |
| TOXHochlochziegelHLz12 | 20* Kg |
| TOXHohlblocksteinHbl2 | 10* Kg |
| TOXPorenbetonP2PP2 | 40* Kg |
| TOXPorenbetonP4PP4 | 40** Kg |
| TOXEPS20 | 15** Kg |
| TOXXPS20 | 15** Kg |
| TOXPUR | 15** Kg |
| TOXHolzfaserdaemmplatte | 15** Kg |
Sicherheitshinweise
- Die Verankerungstiefe des Dübels muss eingehalten werden
- Bohrverfahren und Bohrlochreinigung müssen dem Baustoff angepasst sein
- Für sicherheitsrelevante Befestigungen sind zugelassene Dübel zu verwenden (siehe auch unter www.tox.de/safety+loads)
- *Die max. Zuglast bei der Verwendung mit Barracuda 5/25 im Iso-Spacer ist auf 35 kg begrenzt.
- ** Gilt für Dämmstoffemit Putzdicken ≥ 5mm
