Bolzenanker
Slim-Fix

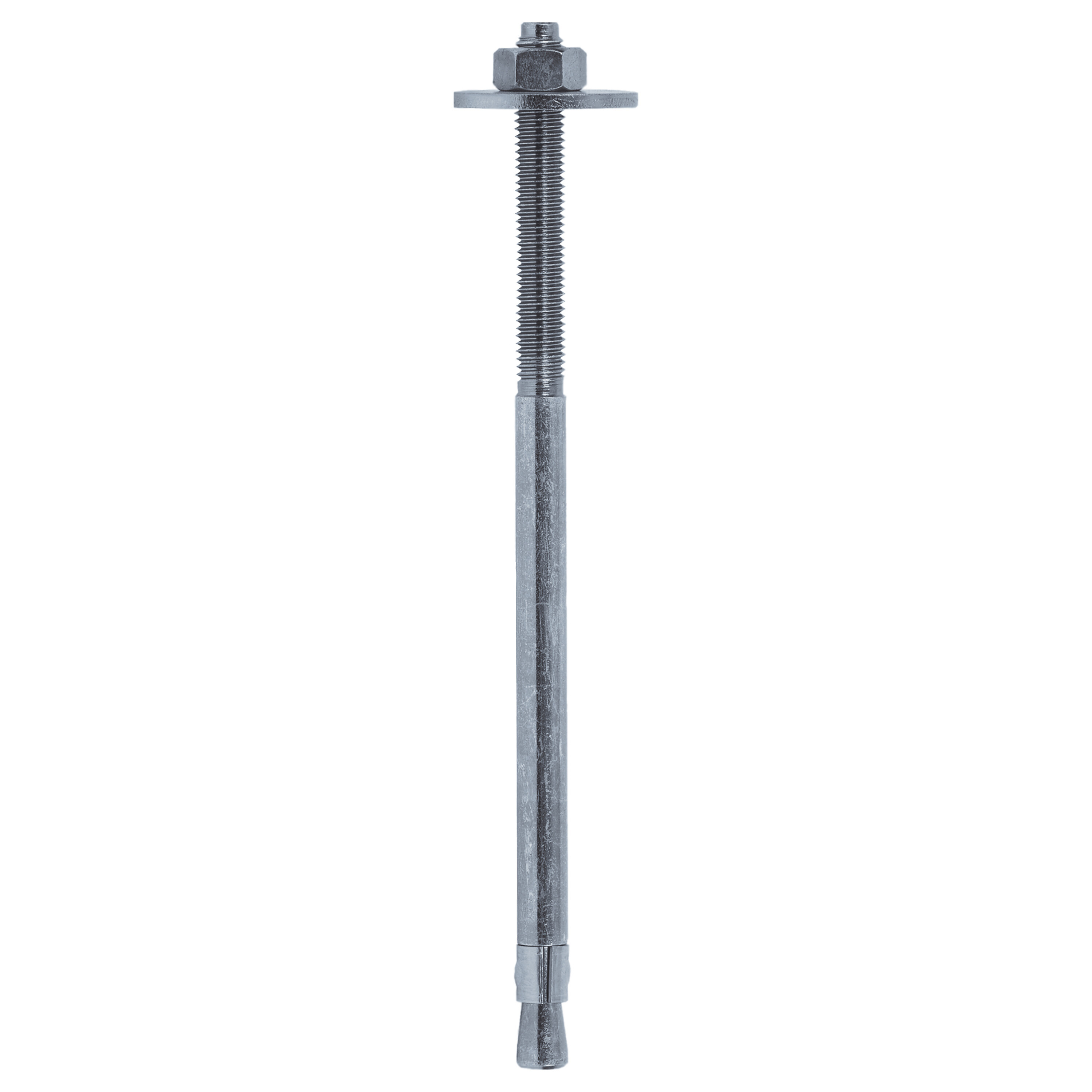

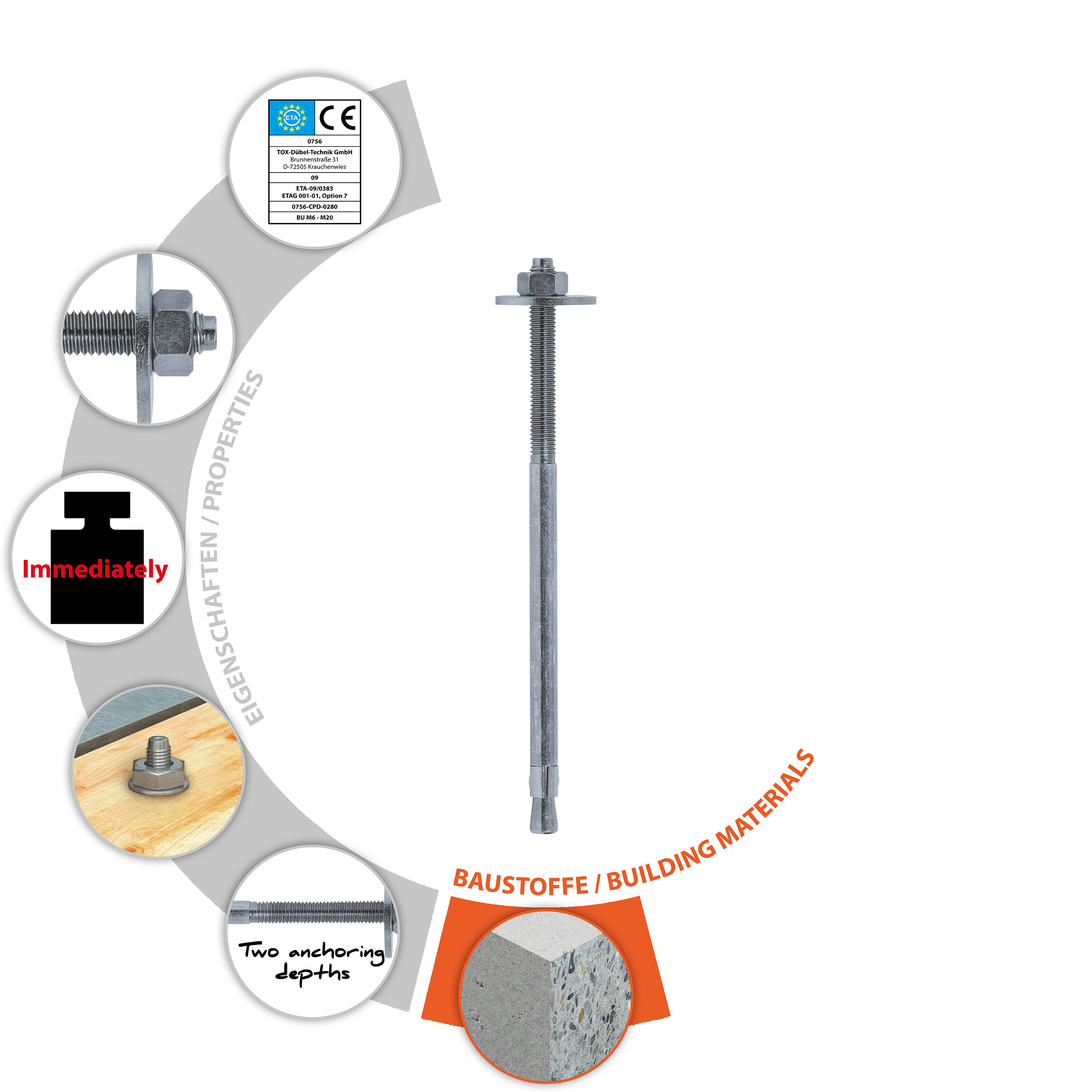

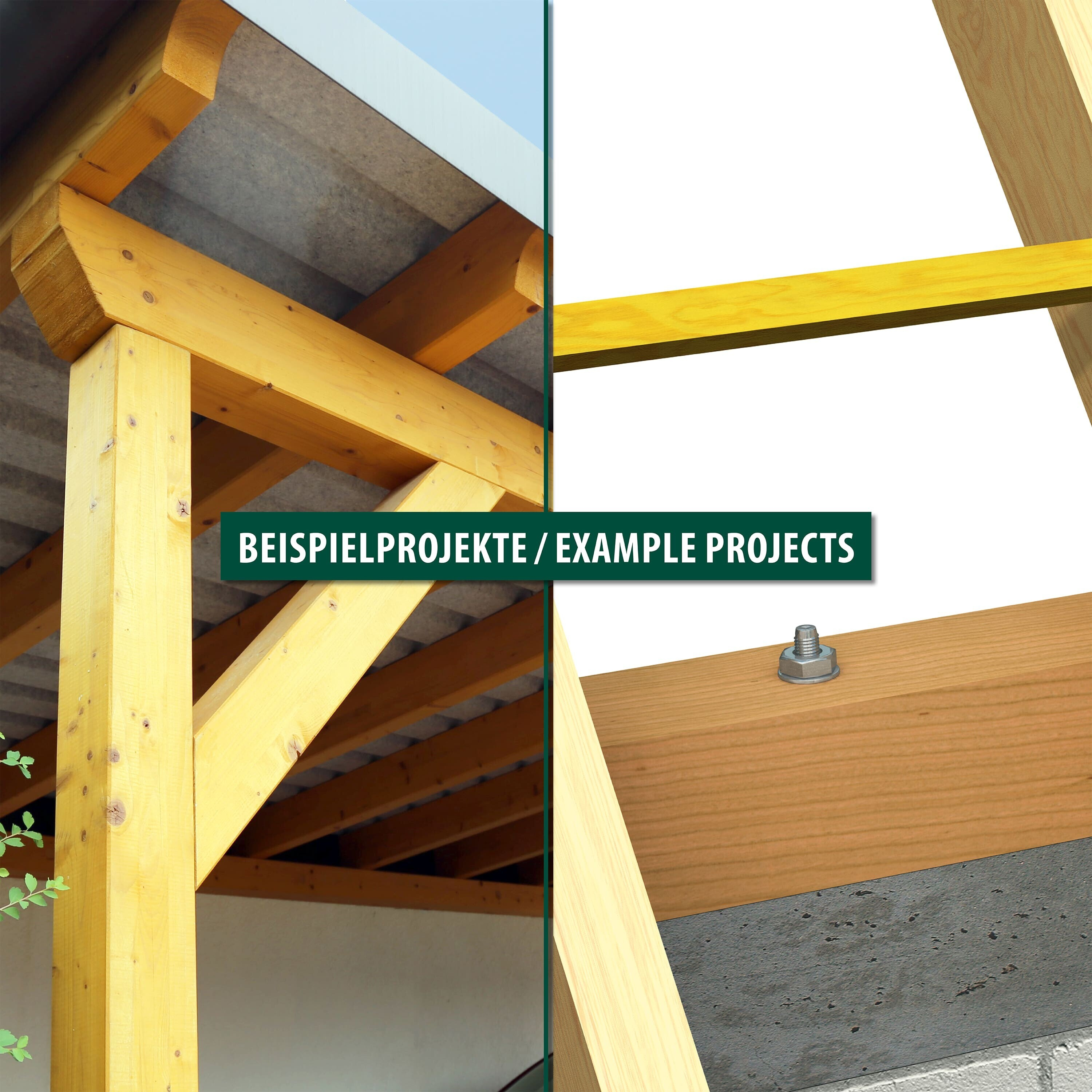

Mit seinen vielseitigen Eigenschaften sorgt der TOX Bolzenanker Slim Fix für eine zuverlässige Montage. Der drehmomentkontrollierte Bolzenanker ist sofort belastbar und verfügt über zwei Verankerungstiefen, die es ermöglichen unterschiedliche Anbauteilstärken sicher zu befestigen. Zusätzlich ist er mit einem Einschlagschutz für das Gewinde ausgestattet. Der galvanisch verzinkte Bolzenanker Slim Fix verfügt über ein langes Gewinde, eine Unterlegscheibe (DIN 440) mit großem Außendurchmesser speziell für Holzkonstruktionen sowie eine Sechskantmutter. Er eignet sich hervorragend für die Durchsteckmontage und die Befestigung von Dachpfetten. Dank geringer Achs- und Randabstände können Sie randnahe Befestigungen vornehmen.

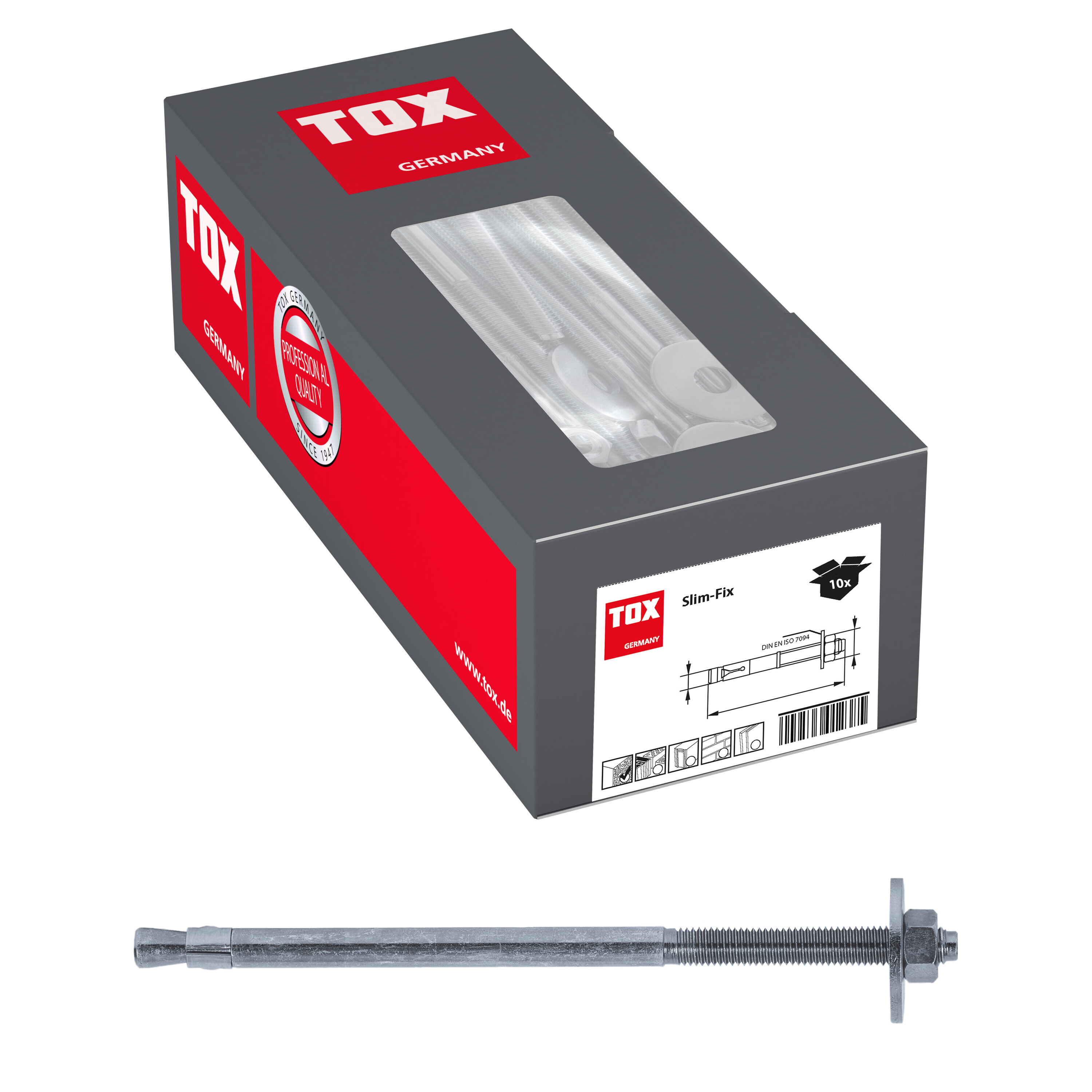

Geliefert wird der Bolzenanker Slim Fix M16x280/156+175 in der handlichen Kartonage mit 10 Stück.
Der rote Allzweckdübel hat TOX bekannt gemacht: Auf dem Gebiet der Allzweckdübel ist das Unternehmen führend. Das umfassende Sortiment ist konsequent auf die Bedürfnisse der Kunden und Endanwender ausgerichtet. Die Marke TOX steht für innovative Produkte und kompetente Lösungen im Bereich der Befestigungstechnik.
| Anzugsdrehmoment: | 120 |
|---|---|
| Durchgangsloch im Anbauteil: | 18 |
| Eigenschaft: | Bolzenanker |
| Zulassungsnummer: | ETA-17/0830 |
| Durchmesser: | M16 |
| Größe / Typ: | M16 x 280 |
| Bohrerdurchmesser: | 16 |
| Anwendungsbereich: | innen |
| Ungerissener Beton C20/25 | 1230 Kg |
|---|---|
| Ungerissener Beton C20/25 | 2190 Kg |
Sicherheitshinweise
- Bei der Bemessung ist die gesamte Leistungserklärung des Slim Fix zu beachten
- Es sind die Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicherheitsbeiwert von yF = 1,4 berücksichtigt
- Für sicherheitsrelevante Befestigungen sind zugelassene Dübel zu verwenden (siehe auch unter www.tox.de/safety+loads)
Zulassungen
S-Fix_Plus_Slim_Fix_ETA_17-0830_DE_20190411.pdfLeistungserklärung
