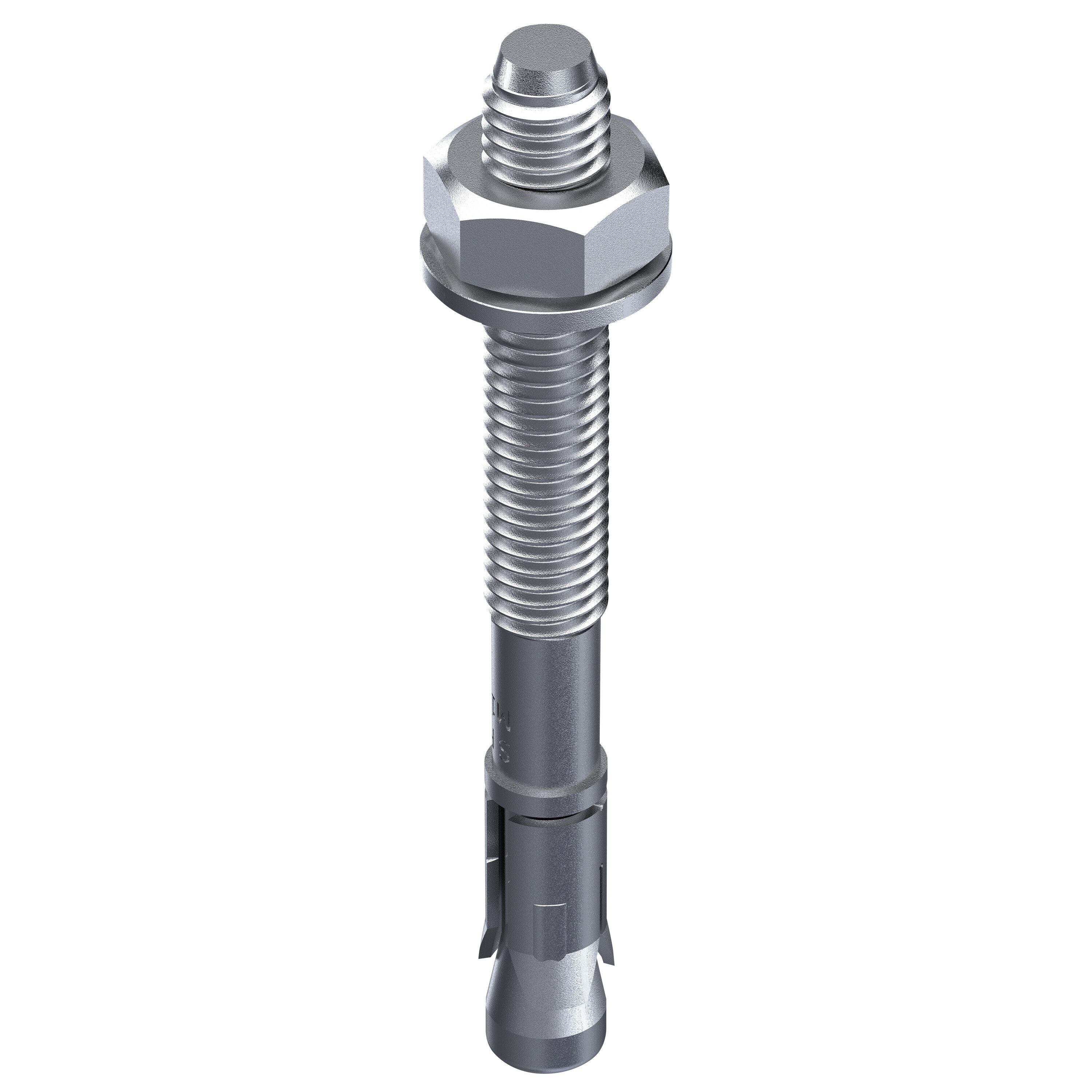

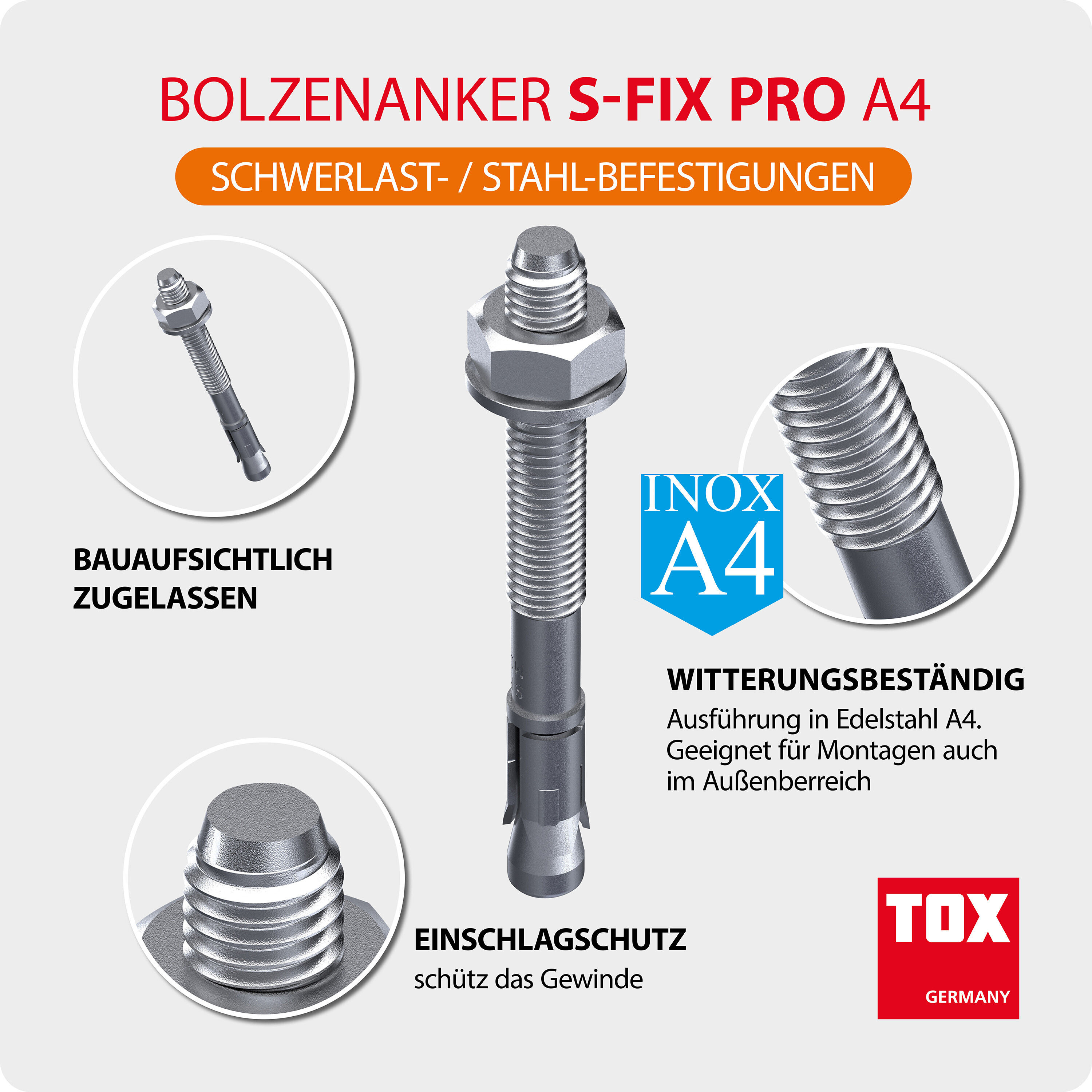

Bolzenanker
S-Fix Pro 1 A4
Der Bolzenanker S-Fix Pro 1 A4 bietet sowohl in gerissenem und ungerissenem Beton zuverlässige Befestigungen und kann in der witterungsbeständigen Edelstahl-Ausführung im Innen- sowie Außenbereich eingesetzt werden - das bedeutet eine hohe Sicherheit, Langlebigkeit und Flexibilität bei sämtlichen Befestigungsprojekten, so z.B. von Geländern, Markisen, Stahlkonstruktionen, Toren und vielen weiteren.

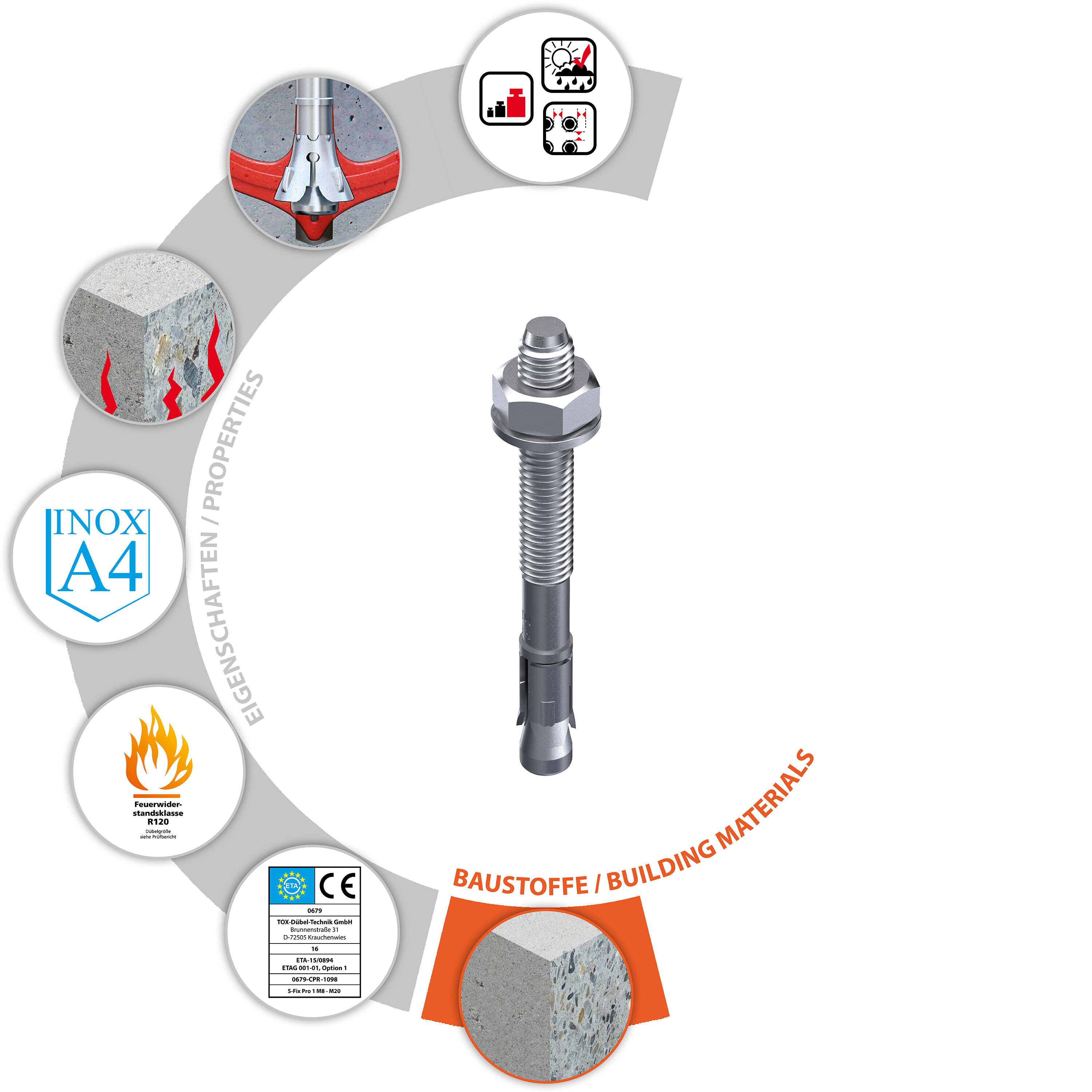

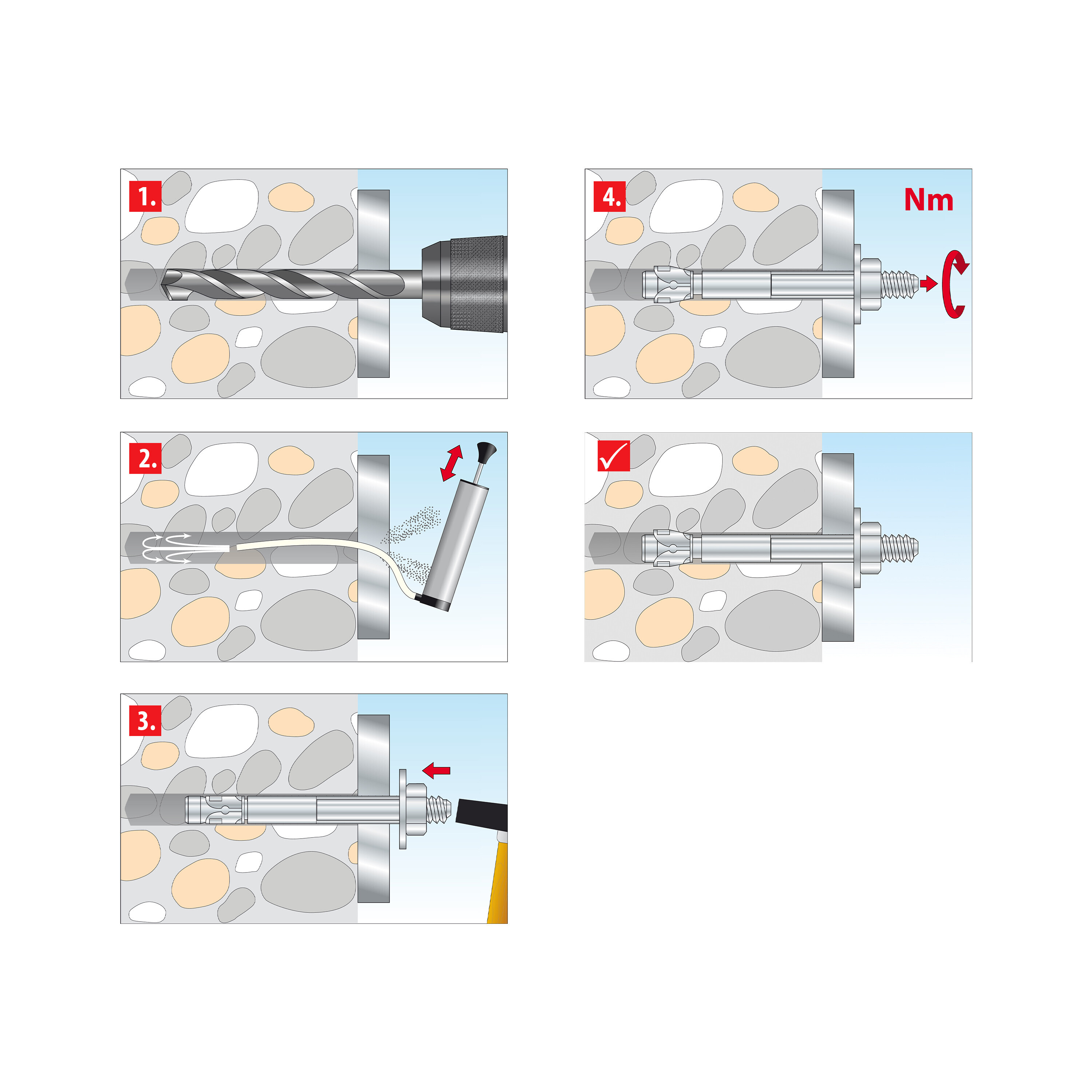

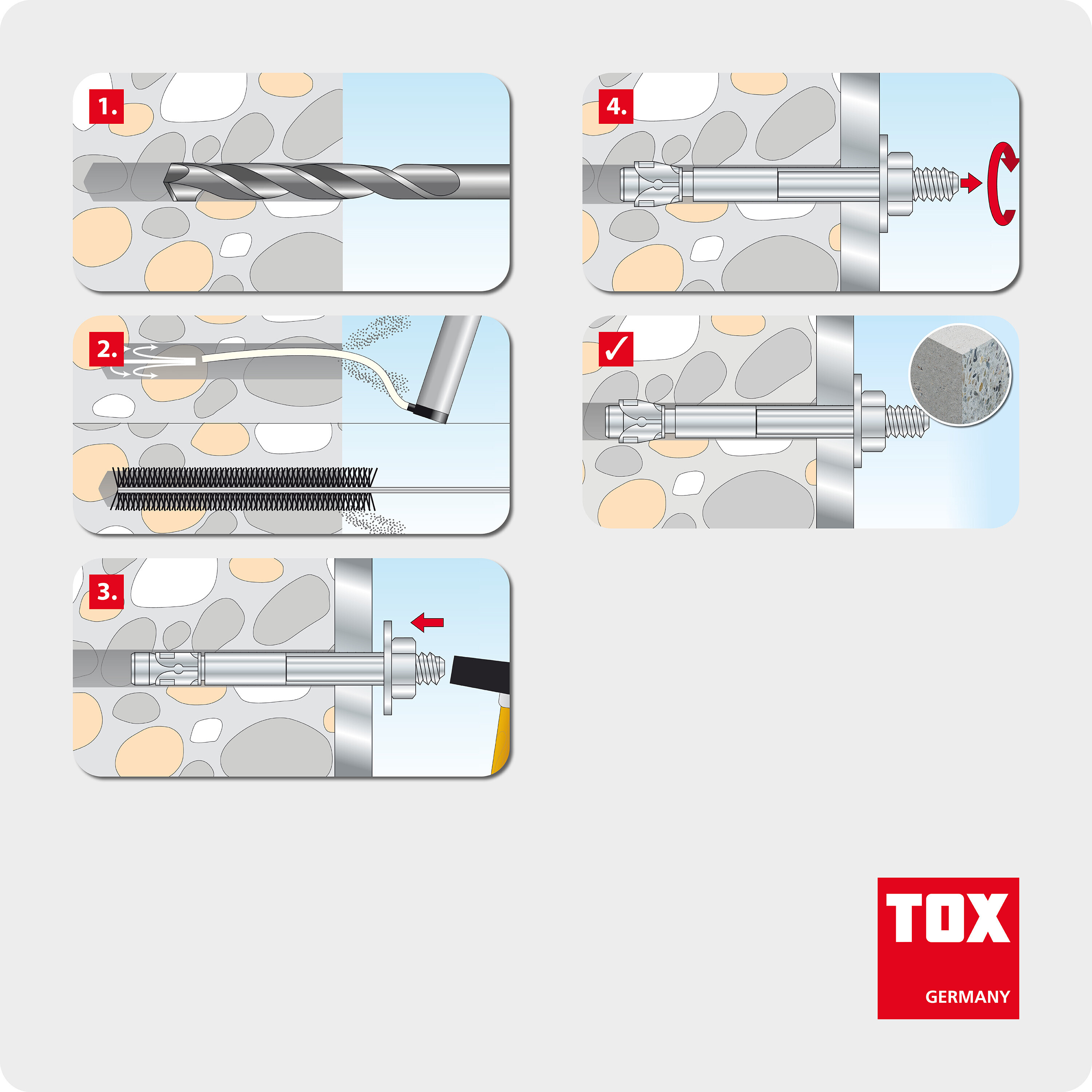

Seine hohen Qualitäten beweist dieser Schwerlastanker selbst unter extremen Bedingungen, so weist er die Feuerwiderstandsklasse R120 auf und ist erdbebengeprüft C1 und C2. Daneben ist der Schwerlastdübel bauaufsichtlich zugelassen, was sich auch auf Befestigungen in Feuchträumen erstreckt. Bis zu 30% geringere Achs- und Randabstände als bei herkömmlichen Bolzenankern sorgen für randnahe Befestigungen (mit bis zu 50% höheren Haltewerten) und kleine Ankerplatten. Dazu ist die Montage noch besonders angenehm vorzunehmen und praktisch. Es sind nur wenige Hammerschläge zum Setzen des Ankers notwendig. Anschließend wird das erforderliche Drehmoment mit nur wenigen Umdrehungen erreicht.

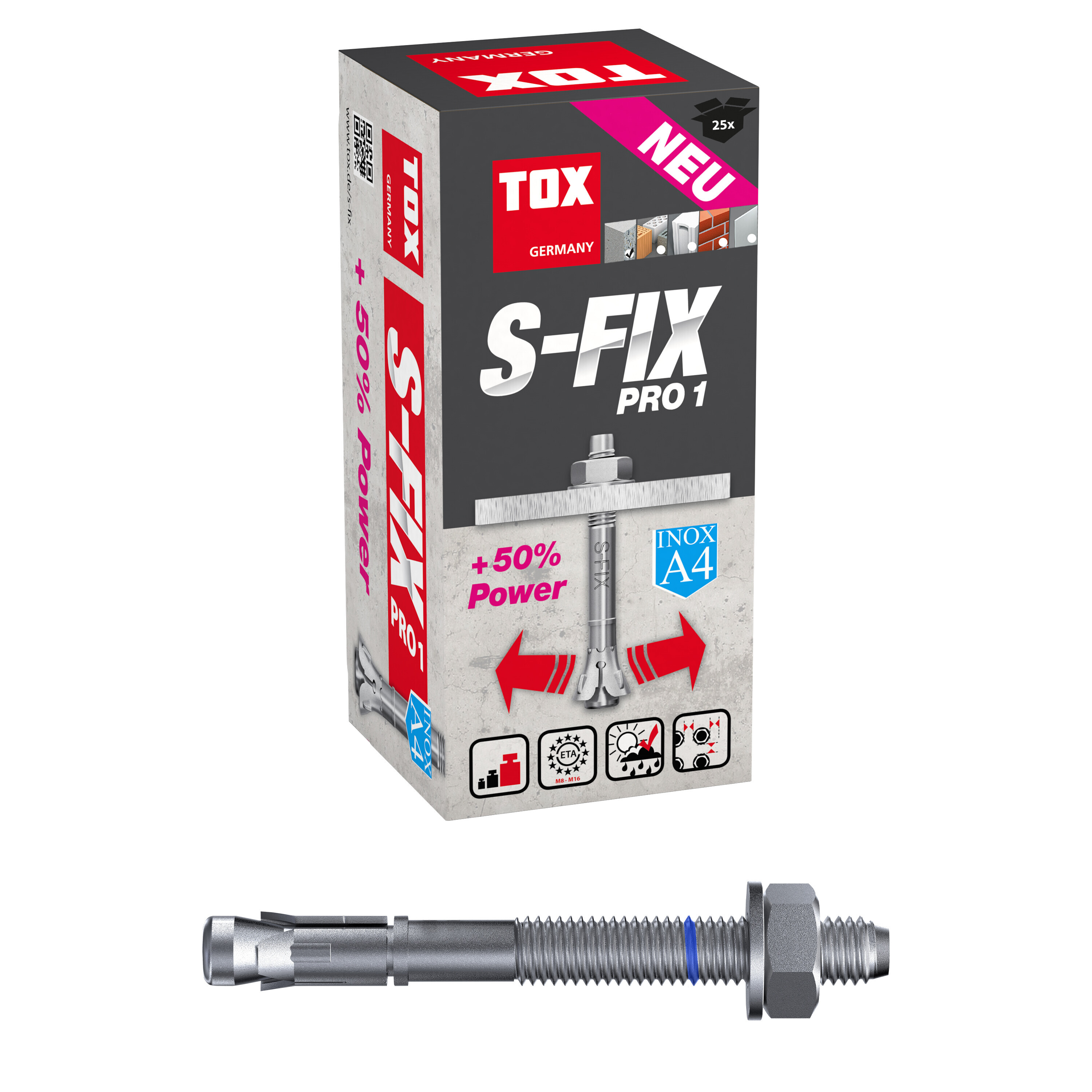

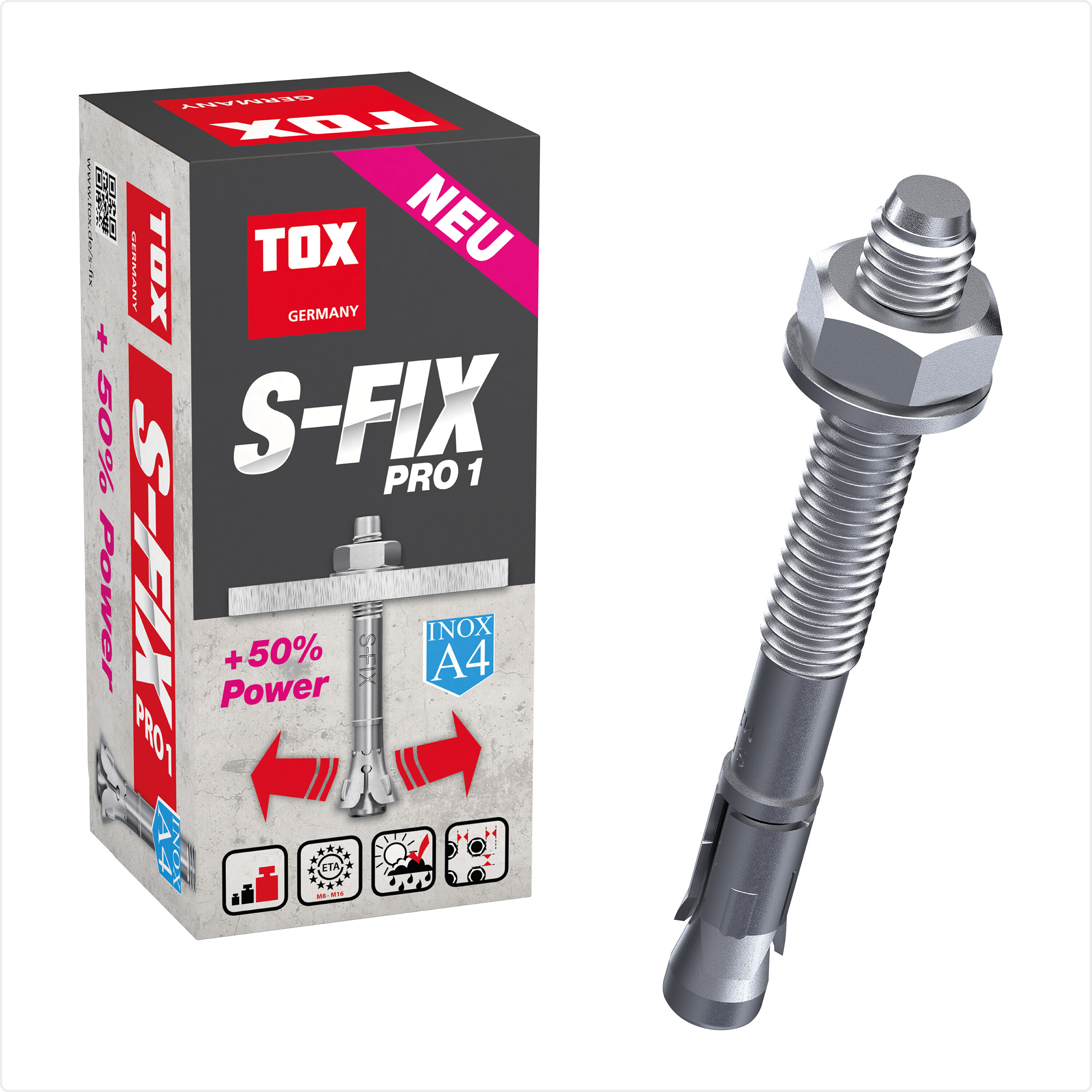

Geliefert wird der Bolzenanker S-Fix Pro 1 A4 M10x115/35 in der handlichen Kartonage mit 25 Stück: Damit ist garantiert alles sauber verstaut, sicher transportierbar und schnell griffbereit.
Der rote Allzweckdübel hat TOX bekannt gemacht: Auf dem Gebiet der Allzweckdübel ist das Unternehmen führend. Das umfassende Sortiment ist konsequent auf die Bedürfnisse der Kunden und Endanwender ausgerichtet. Die Marke TOX steht für innovative Produkte und kompetente Lösungen im Bereich der Befestigungstechnik
| Anwendungsbereich: | innen und außen |
|---|---|
| Anzugsdrehmoment: | 40 |
| Bohrerdurchmesser: | 10 |
| Bohrlochtiefe: | 80 |
| Durchgangsloch im Anbauteil: | 12 |
| Durchmesser: | M10 |
| Dübel Maße: | M10 x 115 |
| Eigenschaft: | Bolzenanker |
| Verankerungstiefe hef: | 60 |
| Zulassungsnummer: | ETA-13/0825 |
| Gerissener Beton C20/25 | 430 Kg |
|---|---|
| Ungerissener Beton C20/25 | 760 Kg |
| Gerissener Beton C20/25 | 1030 Kg |
| Ungerissener Beton C20/25 | 1030 Kg |
Sicherheitshinweise
- Bei der Bemessung ist die gesamte Leistungserklärung des S-Fix Pro 1 A4 zu beachten
- Es sind die Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicherheitsbeiwert von yF = 1,4 berücksichtigt
- Für sicherheitsrelevante Befestigungen sind zugelassene Dübel zu verwenden (siehe auch unter www.tox.de/safety+loads)
