Federklappdübel
Oase Spagat Pro
Produktinformationen "Oase Spagat Pro"
Eigenschaften
- überbrückt große Platten- und Befestigungsdicken
Beschreibung & Einsatzbereich

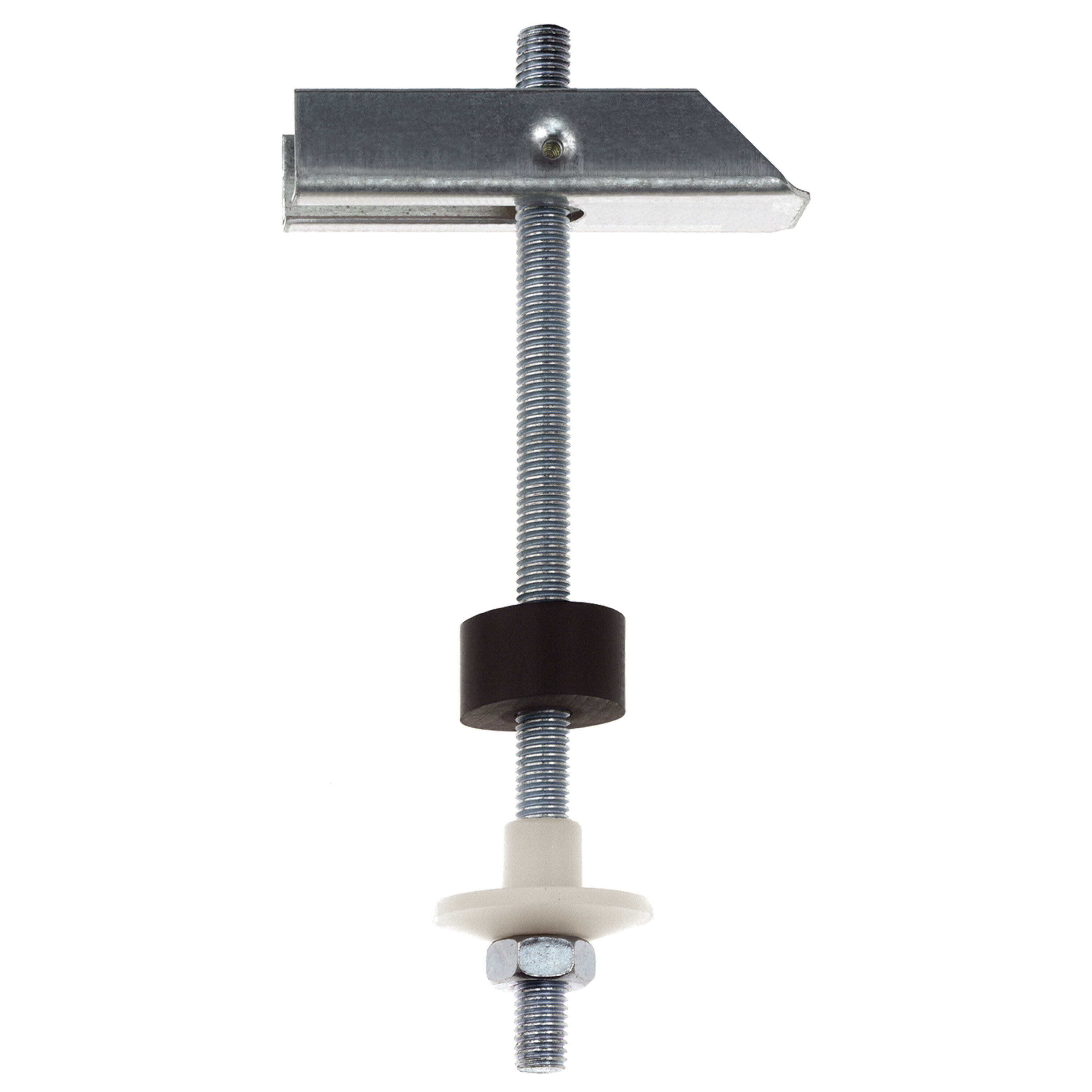

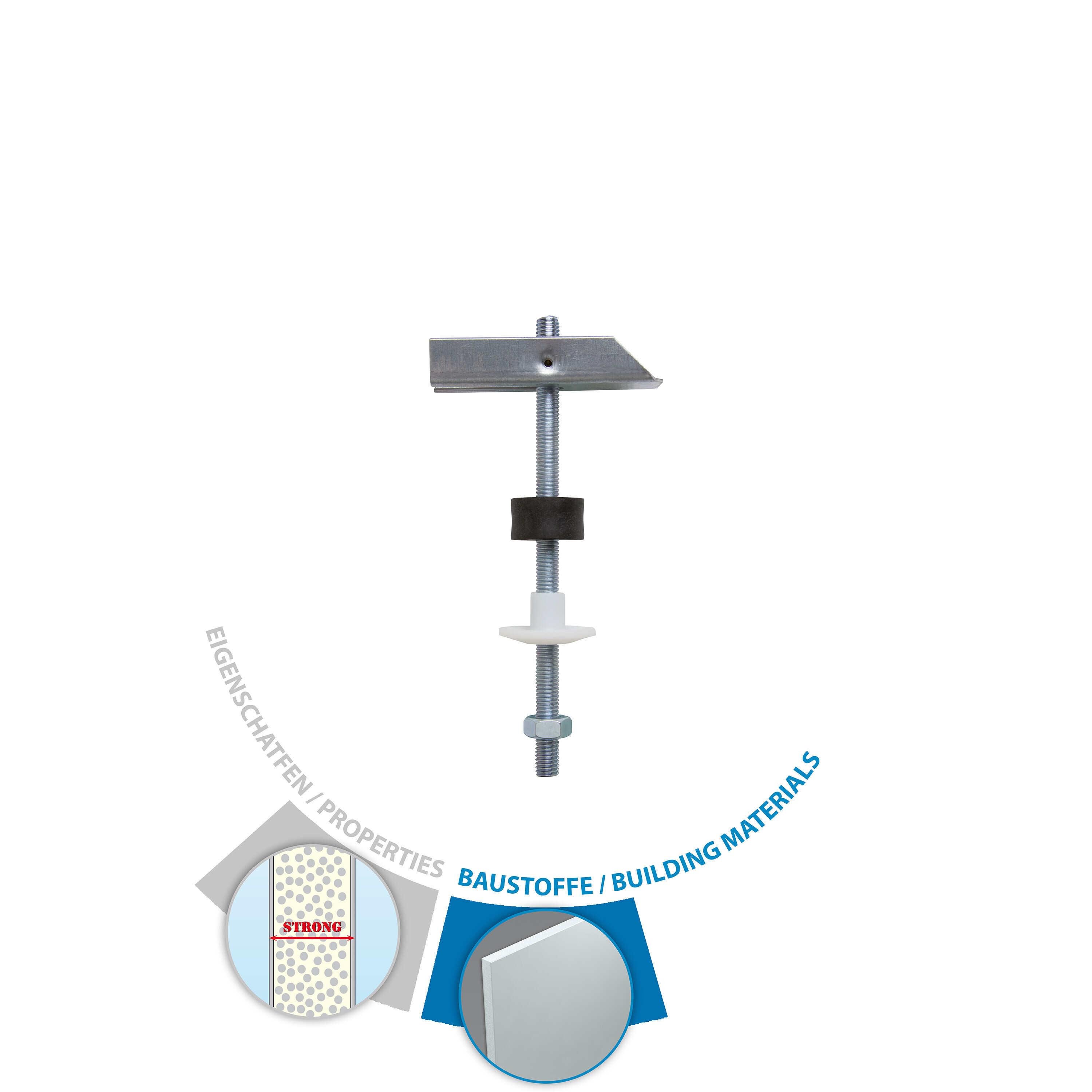

- Galvanisch verzinkter Hohlraumkippdübel aus Metall mit einem Kippflügel, Gummi-Stützscheibe, Kunststoff-Bundscheibe, Sechskantmutter (SW 17) und Gewindestange M10
- Für Wandbauplatten bis 100 mm Stärke
- Bei Gipskarton- und Gipsfaserplatten mit einer Mindeststärke von 18 mm
Verarbeitung & Montage
- Mindesthohlraumtiefe, Plattendicke und Bohrer-ø beachten
- Senkrechte Einbaulage des Flügels bei Wandmontagen beachten
- Bei der Befestigung von Waschtischen in Gipskartonwänden ist die DIN 18183 zu beachten, bei der Befestigung von Waschtischen in Gipswandbauplatten DIN 4103-2
- Vorsteckmontage
| Anwendungsbereich: | innen |
|---|---|
| Durchmesser: | M10 |
| Dübellänge: | 180 |
| Eigenschaft: | Federklappdübel |
| Schraubenart: | Gewindestange |
Sicherheitshinweise
- Die Verankerungstiefe des Dübels muss eingehalten werden
- Bohrverfahren und Bohrlochreinigung müssen dem Baustoff angepasst sein
- Die empfohlenen Lasten gelten nur für die Montage im Baustoff, nicht für die Montage in Fugen
- Für sicherheitsrelevante Befestigungen sind zugelassene Dübel zu verwenden (siehe auch unter www.tox.de/safety+loads)
