Einschlaganker
Impact

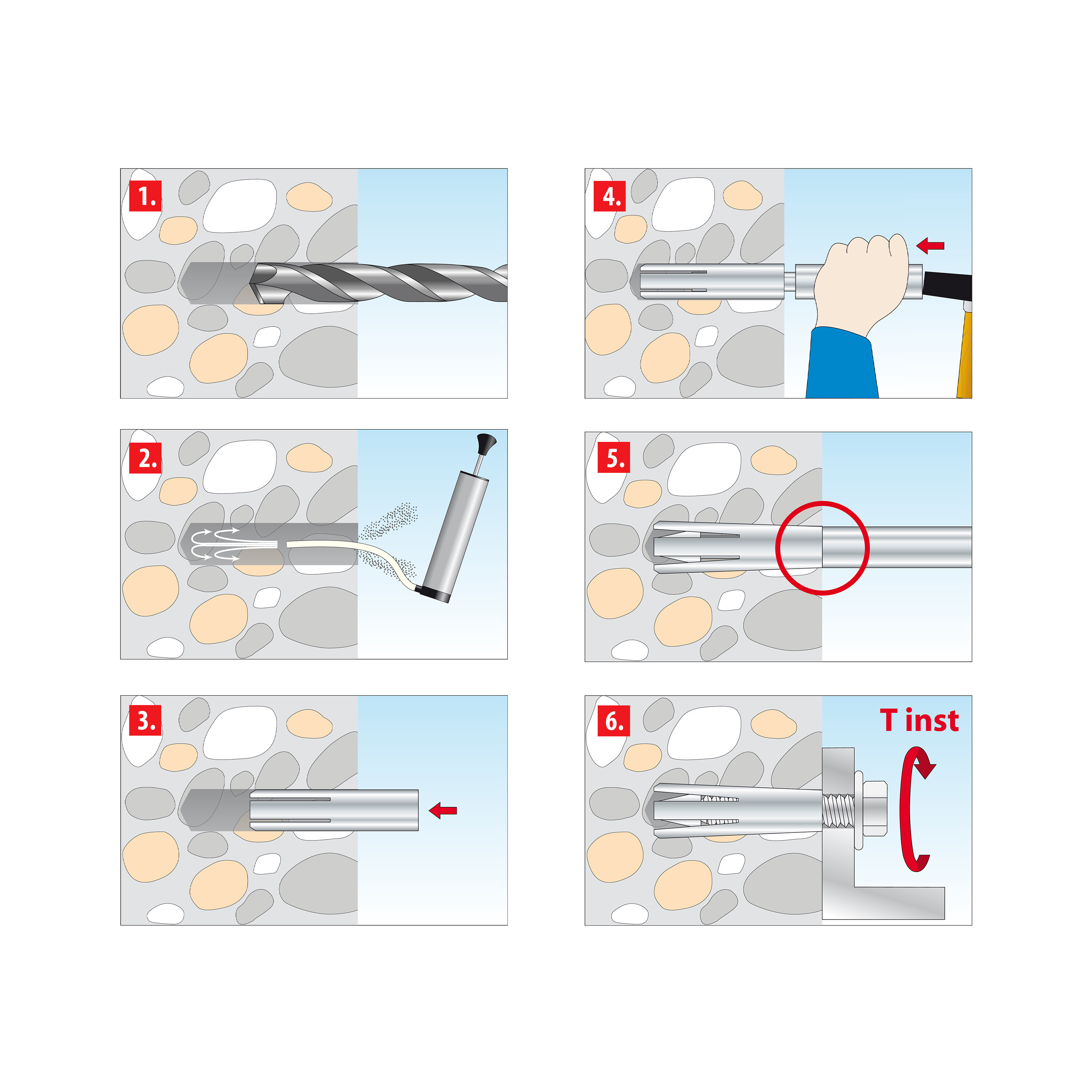

Perfekt für einfache und flexible Schwerlast-Befestigungen in Beton: der Einschlaganker Impact sorgt zusammen mit Setzwerkzeug Impact Tool für oberflächenbündige Montagen mit geringem Bohrdurchmesser und kurzer Verankerungstiefe - so z.B. bei der Befestigung von Schienen, Kabeltrassen, Rohrleitungen, Sprinkleranlagen (ab Größe größer-gleich M8), Gitter und Stahlkonstruktionen. Die Dübel sind auch mit Gewindestangen verwendbar und müssen nicht gelöst werden, um das Anbauteil zu lösen oder anzuziehen.

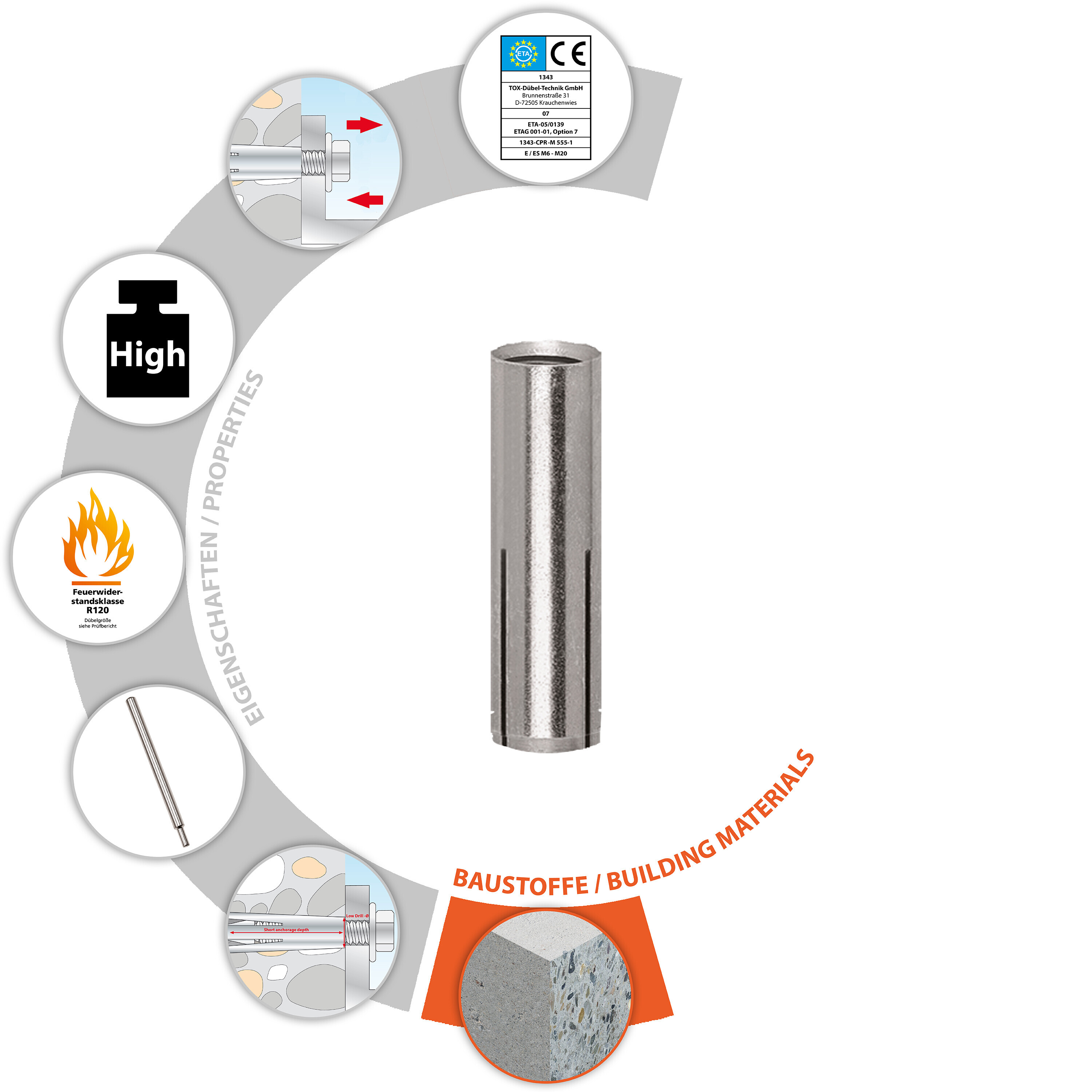

Der Schwerlastdübel bietet durch seine robuste Konstruktion und dem eingebauten Spreizsegment im Innengewinde besonders hohe Haltewerte. Er ist bauaufsichtlich zugelassen und weist die Feuerwiderstandsklasse R120 auf, somit sorgt er auch im Brandfall für ausreichend Sicherheit. Der Metalldübel eignet sich für Vorsteckmontagen, Abstandsmontagen in Kombination mit Gewindestangen sowie als Mehrfachbefestigung von nichttragenden Systemen in gerissenem und ungerissenem Beton. Der Einschlaganker Impact ist galvanisch verzinkt und in trockenen Innenräumen zu verwenden - für fachgerechte Montage wird das Setzwerkzeug Impact Tool benötigt.

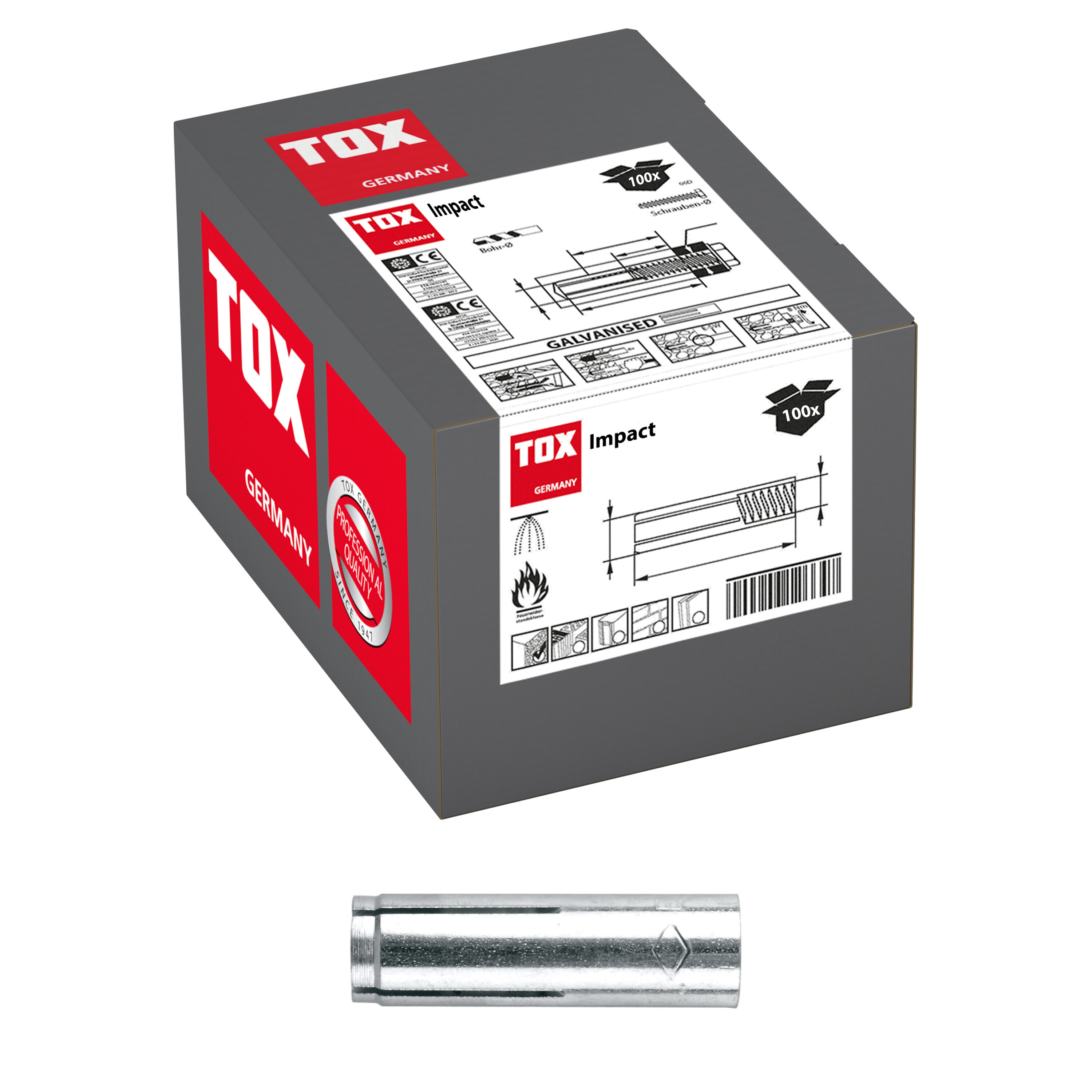

Geliefert wird der Einschlaganker Impact M8x30 in der handlichen Kartonage mit 100 Stück: Damit ist garantiert alles sauber verstaut, sicher transportierbar und schnell griffbereit.
Der rote Allzweckdübel hat TOX bekannt gemacht: Auf dem Gebiet der Allzweckdübel ist das Unternehmen führend. Das umfassende Sortiment ist konsequent auf die Bedürfnisse der Kunden und Endanwender ausgerichtet. Die Marke TOX steht für innovative Produkte und kompetente Lösungen im Bereich der Befestigungstechnik.

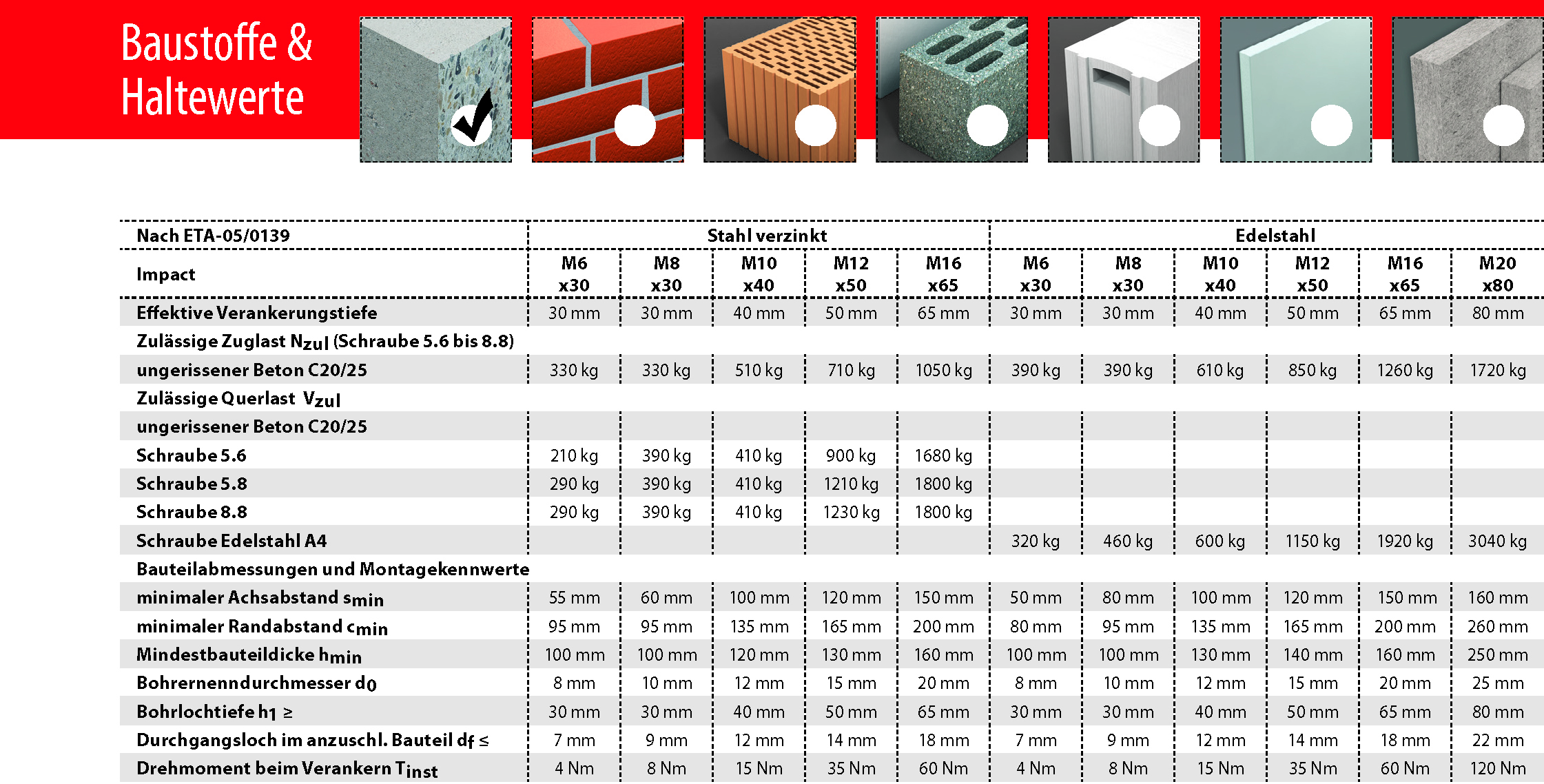

| Anwendungsbereich: | innen |
|---|---|
| Anzugsdrehmoment: | 8 |
| Bohrerdurchmesser: | 10 |
| Bohrlochtiefe: | 30 |
| Durchgangsloch im Anbauteil: | 9 |
| Durchmesser: | 10 |
| Dübel Maße: | M8 x 30 |
| Eigenschaft: | Einschlaganker |
| Geeigneter Schraubendurchmesser: | M8 |
| Verankerungstiefe hef: | 30 |
| Zulassungsnummer: | ETA-08/0345;ETA-05/0139, ETA-24/1251 |
| Gewindestange verzinkt, Festigkeitsklasse 5.8 | 320 Kg |
|---|---|
| Gewindestange verzinkt, Festigkeitsklasse 5.8 | 390 Kg |
Sicherheitshinweise
- Bei der Bemessung sind die gesamten Leistungserklärungen des Impact zu beachten
- Es sind die Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicherheitsbeiwert von yF = 1,4 berücksichtigt
- Für sicherheitsrelevante Befestigungen sind zugelassene Dübel zu verwenden (siehe auch unter www.tox.de/safety+loads)
