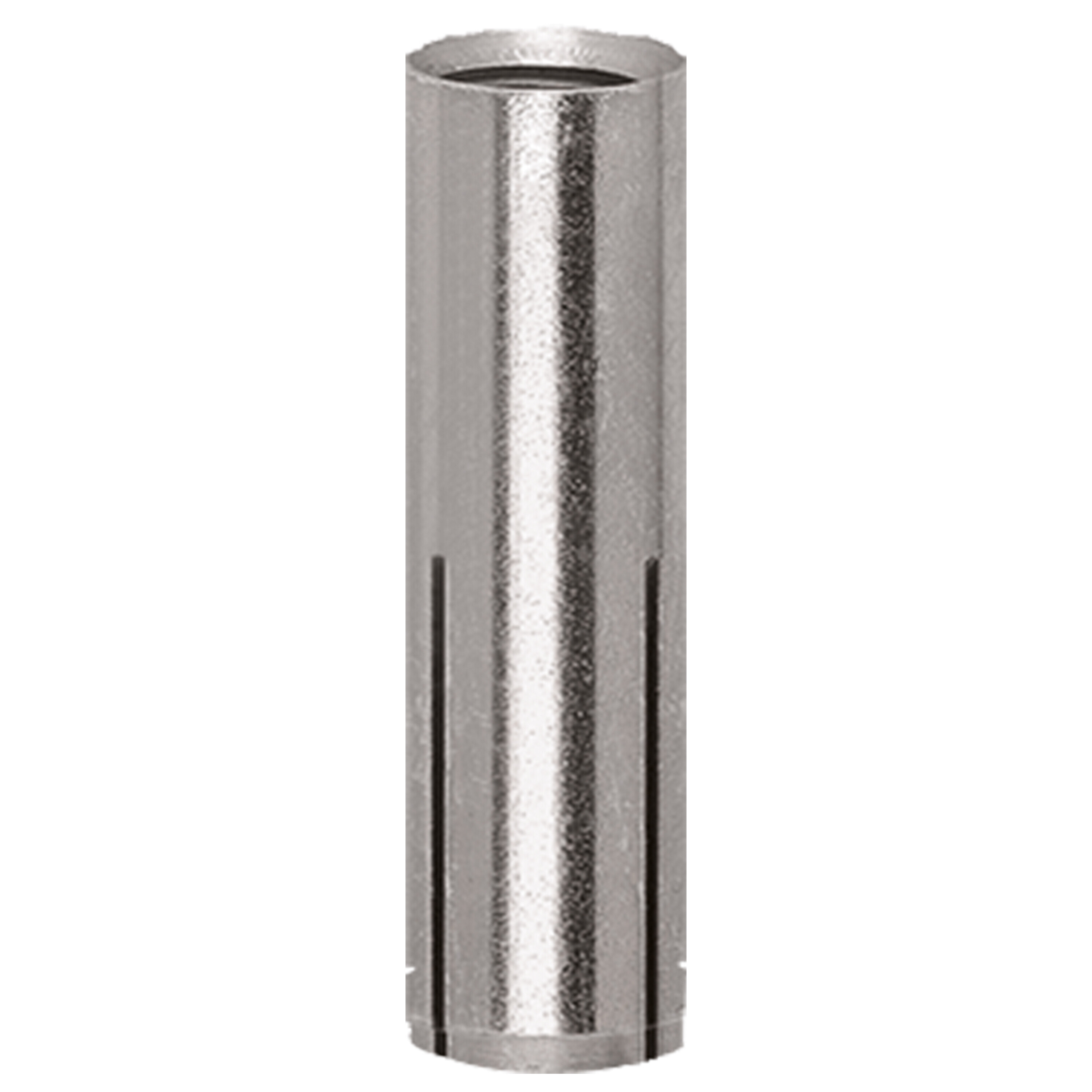

Einschlaganker

Impact A4

Produktnummer: 02917007
  • Anbauteil ist lös- und anziehbar ohne den Dübel zu lösen
  • Einfache und sichere Montage mit Setzwerkzeug
  • Geringer Bohrdurchmesser und kurze Verankerungstiefe
  • Feuerwiderstandsklasse R120
  • Bauaufsichtlich zugelassen
  • Hohe Haltewerte
  • Beschreibung Eigenschaften Anbauteil ist lös- und anziehbar ohne den Dübel zu lösen Einfache und sichere Montage mit Setzwerkzeug Gering… Mehr
  • Technische Daten
  • Haltewerte
Produktinformationen "Impact A4"

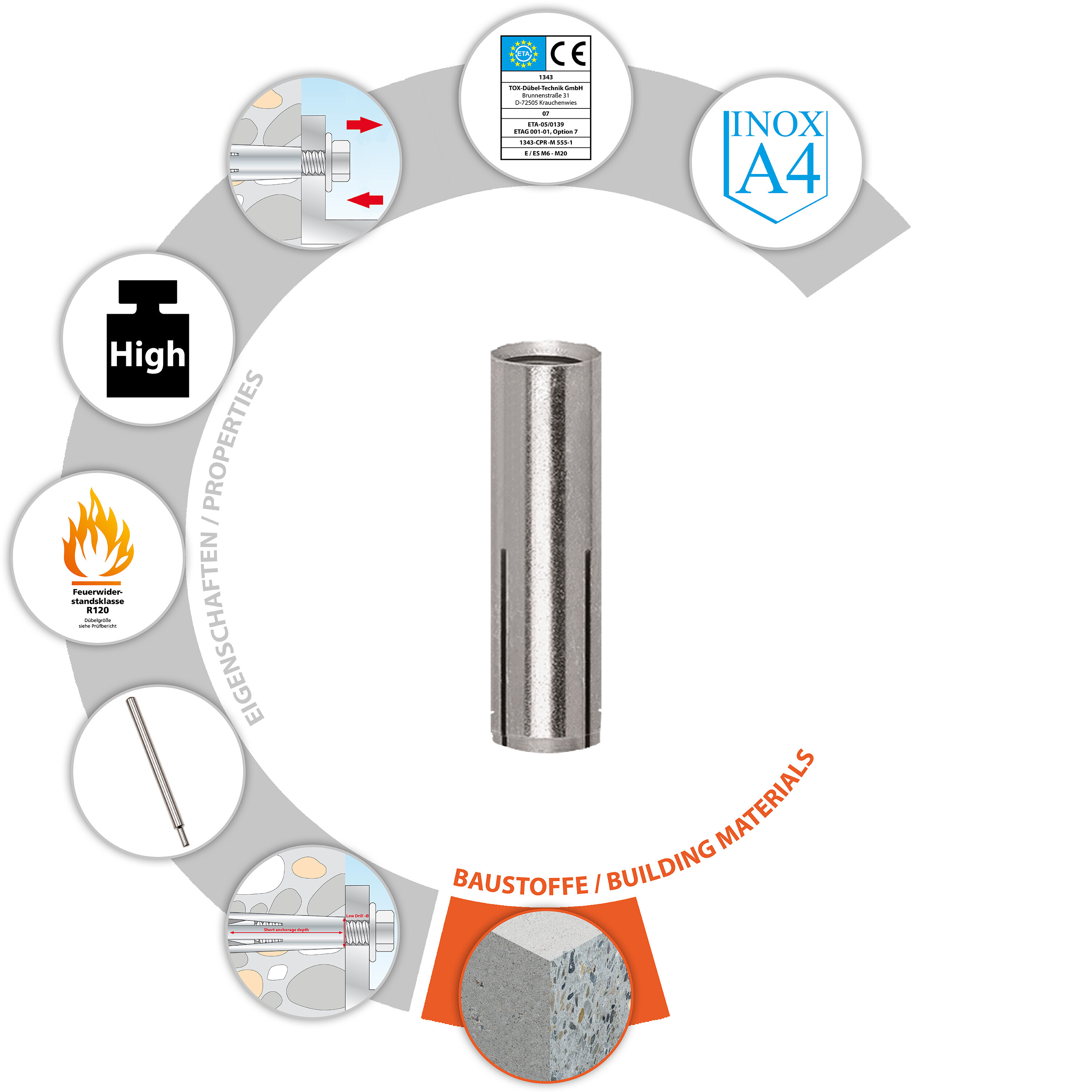

Eigenschaften

  • Anbauteil ist lös- und anziehbar ohne den Dübel zu lösen
  • Einfache und sichere Montage mit Setzwerkzeug
  • Geringer Bohrdurchmesser und kurze Verankerungstiefe
  • Feuerwiderstandsklasse R120
  • Bauaufsichtlich zugelassen
  • Hohe Haltewerte

Beschreibung & Einsatzbereich

  • rostfreier Edelstahl, Innengewinde mit eingebautem Spreizsegment
  • Für oberflächenbündige Befestigungen
  • Alle Dübel auch mit Gewindestangen verwendbar
  • Ab Größe ≥ M8 für Sprinkleranlagen zugelassen
  • Impact Tool: Setzwerkzeug zur professionellen, sicheren Montage

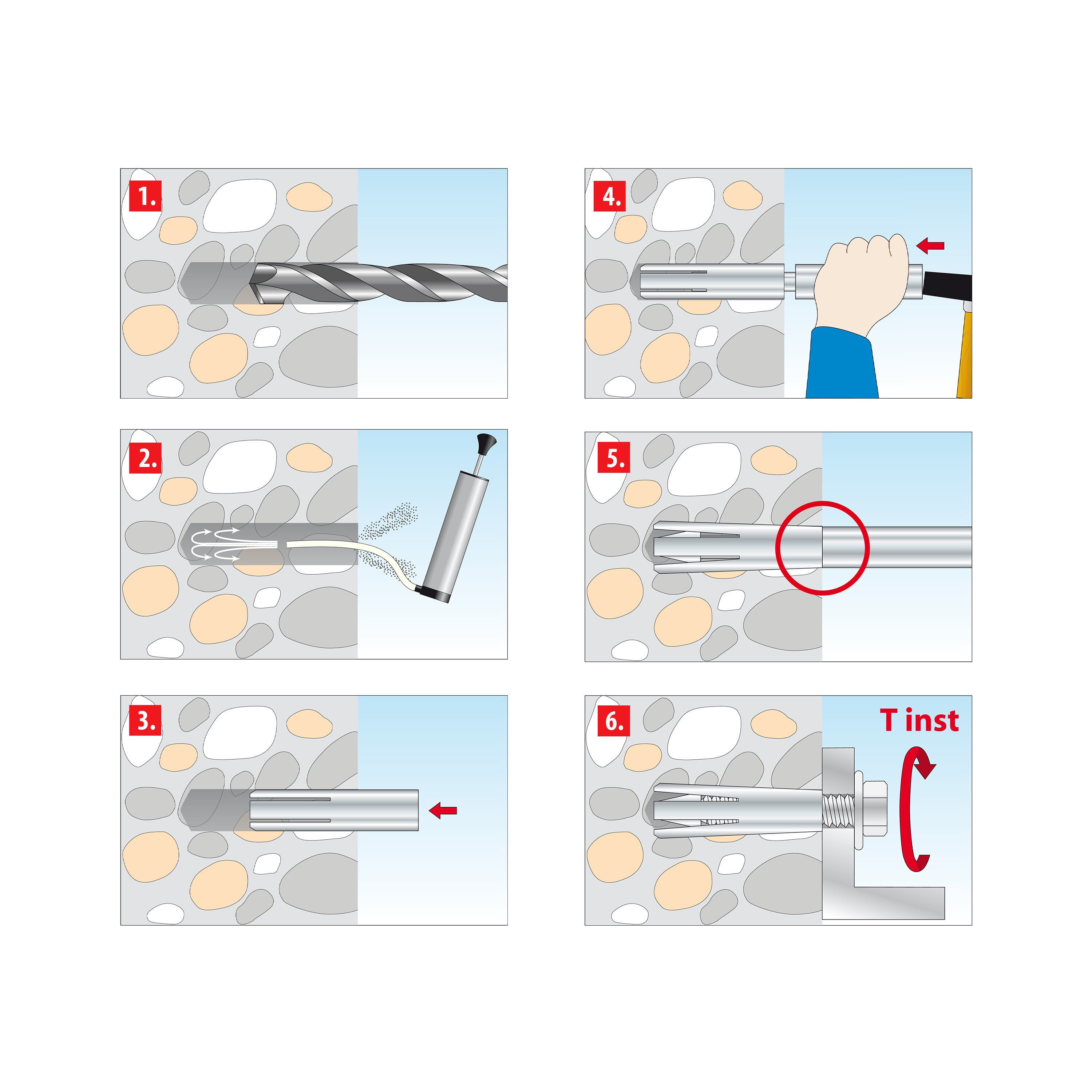

Verarbeitung & Montage

  • Die Bohrlochtiefe ist einzuhalten
  • Die Schraubenlänge ist entsprechend der Mindesteinschraubtiefe und der Anbauteildicke tfix festzulegen
  • Der Impact A4 aus nichtrostendem Stahl darf in trockenen Innenräumen, Feuchträumen, im Außenbereich, einschließlich Industrieatmosphäre und Meeresnähe, verwendet werden
  • Für die Verwendung als Mehrfachbefestigung von nichttragenden Systemen in gerissenem und ungerissenem Beton
  • Für Abstandsmontagen in Kombination mit Gewindestangen
  • Vorsteckmontage
  • Für fachgerechte Montage ist das Setzwerkzeug Impact Tool zu verwenden
Anwendungsbereich: innen und außen
Durchmesser: M16
Dübellänge: 65
Feuerwiderstandsklasse: R120
Geeigneter Schraubendurchmesser: M16
Schraubenart: M16

Sicherheitshinweise

  • Bei der Bemessung sind die gesamten Leistungserklärungen des Impact zu beachten
  • Es sind die Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicherheitsbeiwert von yF = 1,4 berücksichtigt
  • Für sicherheitsrelevante Befestigungen sind zugelassene Dübel zu verwenden (siehe auch unter www.tox.de/safety+loads)
Produktinformationen "Impact A4"

Eigenschaften

  • Anbauteil ist lös- und anziehbar ohne den Dübel zu lösen
  • Einfache und sichere Montage mit Setzwerkzeug
  • Geringer Bohrdurchmesser und kurze Verankerungstiefe
  • Feuerwiderstandsklasse R120
  • Bauaufsichtlich zugelassen
  • Hohe Haltewerte

Beschreibung & Einsatzbereich

  • rostfreier Edelstahl, Innengewinde mit eingebautem Spreizsegment
  • Für oberflächenbündige Befestigungen
  • Alle Dübel auch mit Gewindestangen verwendbar
  • Ab Größe ≥ M8 für Sprinkleranlagen zugelassen
  • Impact Tool: Setzwerkzeug zur professionellen, sicheren Montage

Verarbeitung & Montage

  • Die Bohrlochtiefe ist einzuhalten
  • Die Schraubenlänge ist entsprechend der Mindesteinschraubtiefe und der Anbauteildicke tfix festzulegen
  • Der Impact A4 aus nichtrostendem Stahl darf in trockenen Innenräumen, Feuchträumen, im Außenbereich, einschließlich Industrieatmosphäre und Meeresnähe, verwendet werden
  • Für die Verwendung als Mehrfachbefestigung von nichttragenden Systemen in gerissenem und ungerissenem Beton
  • Für Abstandsmontagen in Kombination mit Gewindestangen
  • Vorsteckmontage
  • Für fachgerechte Montage ist das Setzwerkzeug Impact Tool zu verwenden
Anwendungsbereich: innen und außen
Durchmesser: M16
Dübellänge: 65
Feuerwiderstandsklasse: R120
Geeigneter Schraubendurchmesser: M16
Schraubenart: M16

Sicherheitshinweise

  • Bei der Bemessung sind die gesamten Leistungserklärungen des Impact zu beachten
  • Es sind die Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicherheitsbeiwert von yF = 1,4 berücksichtigt
  • Für sicherheitsrelevante Befestigungen sind zugelassene Dübel zu verwenden (siehe auch unter www.tox.de/safety+loads)
