Rahmendübel
Fassad XL
Ob Heimwerker oder Profi-Handwerker: Der TOX Rahmendübel Fassad XL eignet sich für bauaufsichtlich zugelassene Befestigungen in zahlreichen Baustoffen - selbst von besonders schweren Fassaden durch sein hohes Biegemoment!

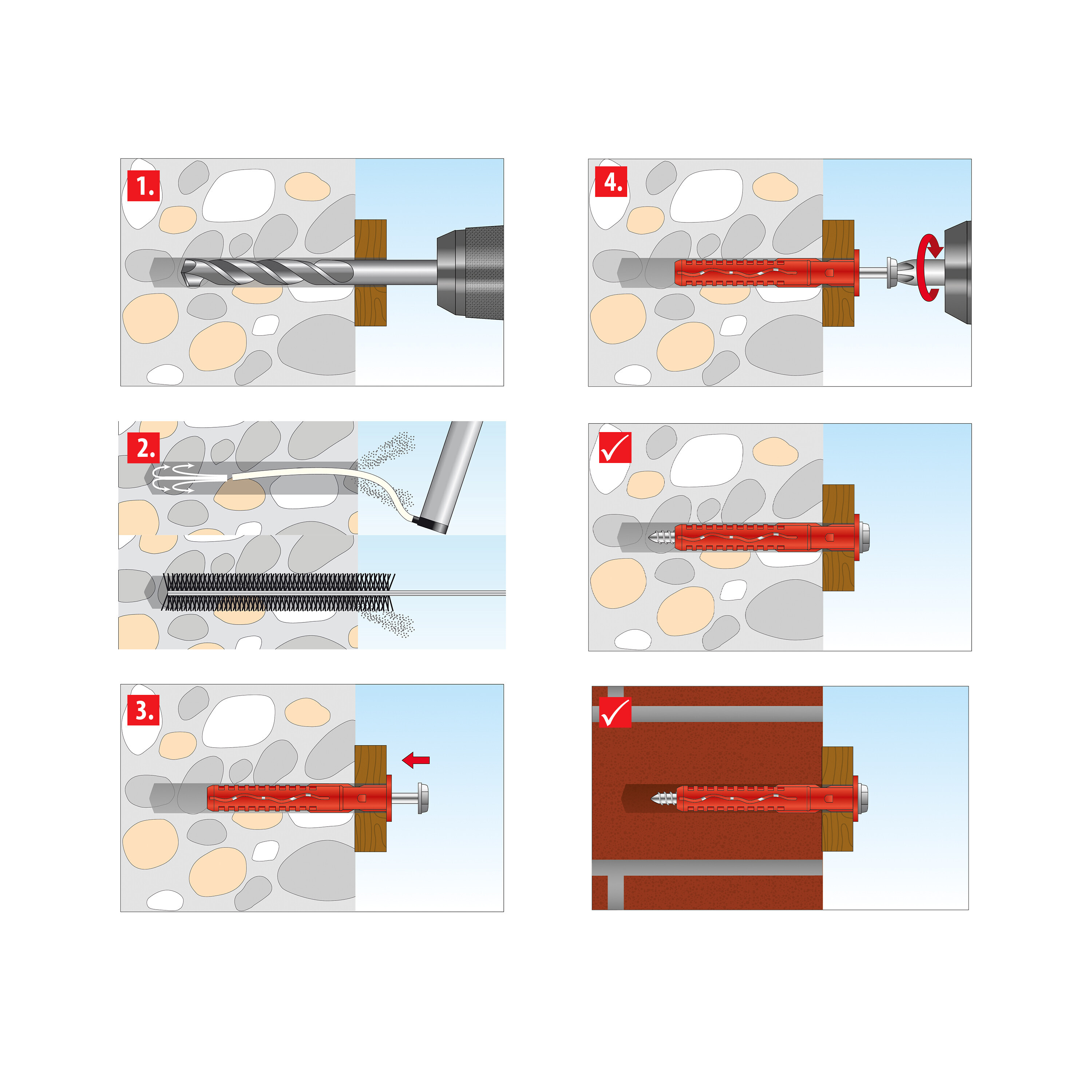

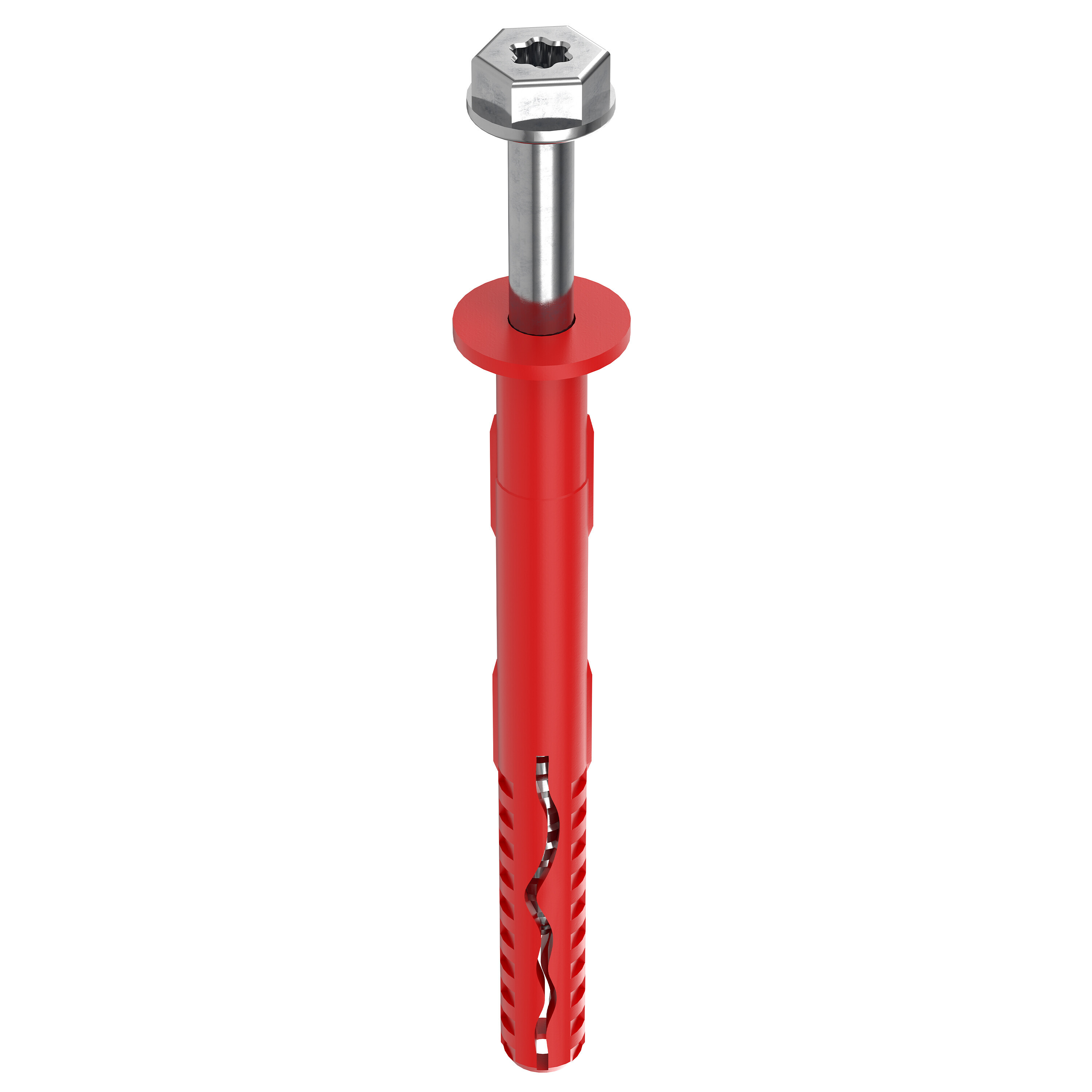

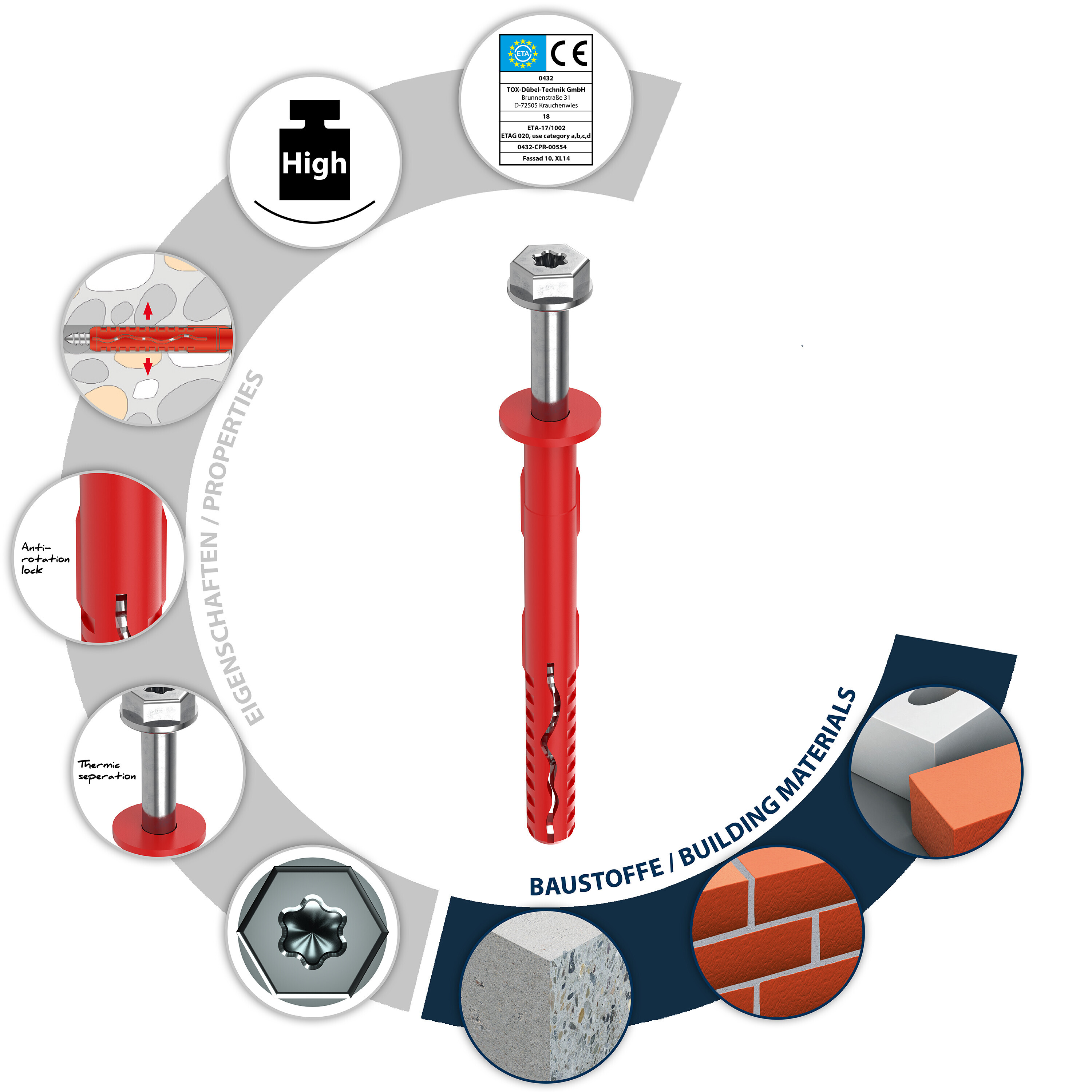

Ob in Beton, Voll-, Lochstein oder Porenbeton, der Rahmendübel Fassad XL bietet durch 2-fach-Spreizung eine optimale Kraftverteilung und befestigt Fassaden- sowie Dachunterkonstruktionen sicher im Baustoff. Die mitgelieferte Spezialschraube SW17 besitzt einen Innenantrieb TX50 und die angeformte Unterlegscheibe sorgt für eine optimale Kraftübertragung. Für sichere und angenehme Montagen (als Durchsteckmontage) ist der Dübel außerdem mit einer Drehsicherung ausgestattet.

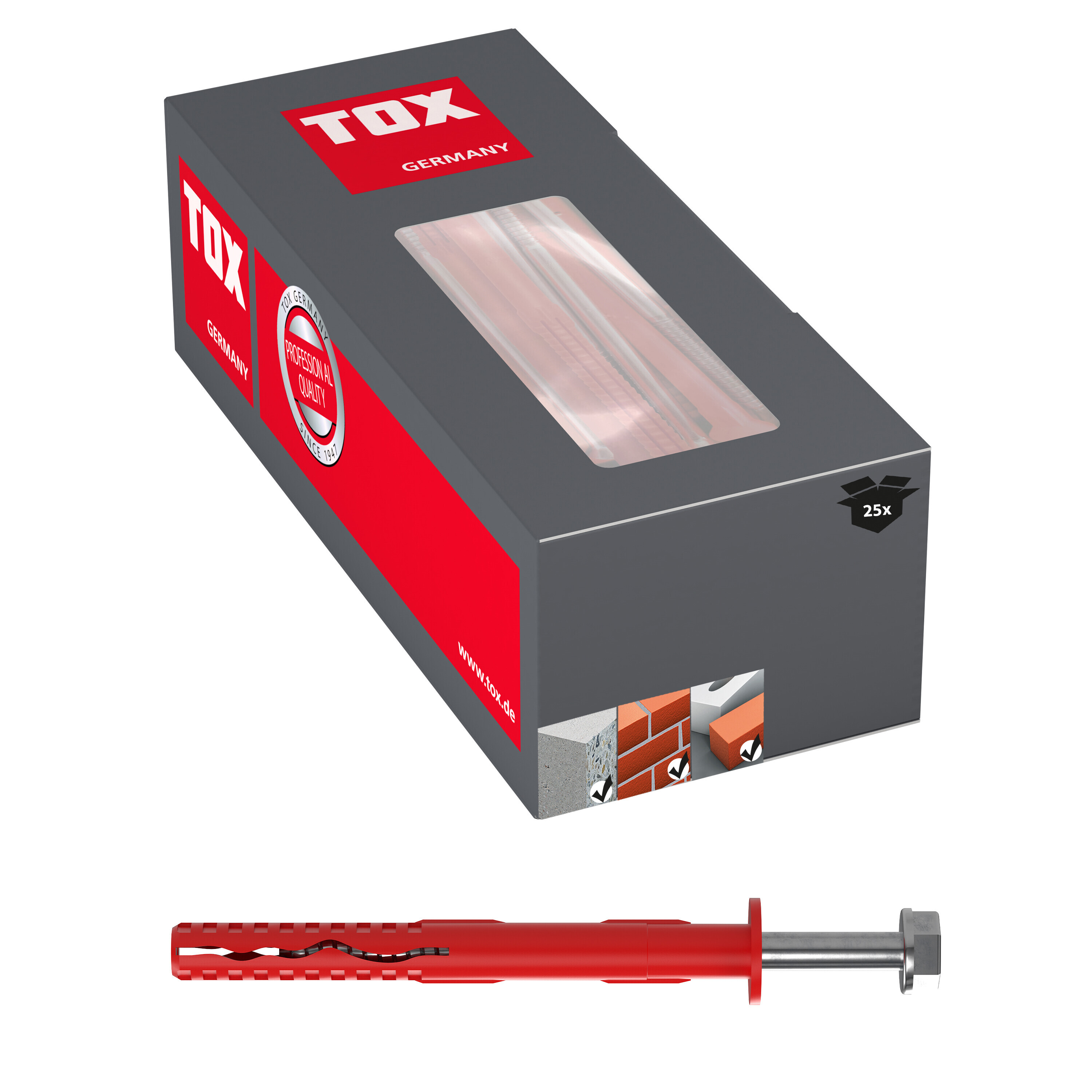

Geliefert wird der Rahmendübel Fassad XL 14 x 260 mm inkl. Spezialschraube SW17 in der handlichen Kartonage mit 25 Stück.
Der rote Allzweckdübel hat TOX bekannt gemacht: Auf dem Gebiet der Allzweckdübel ist das Unternehmen führend. Das umfassende Sortiment ist konsequent auf die Bedürfnisse der Kunden und Endanwender ausgerichtet. Die Marke TOX steht für innovative Produkte und kompetente Lösungen im Bereich der Befestigungstechnik.
| Anwendungsbereich: | innen und außen |
|---|---|
| Bohrerdurchmesser: | 14 |
| Bohrlochtiefe: | 85 |
| Durchgangsloch im Anbauteil: | 14,5 |
| Durchmesser: | 14 |
| Dübel Maße: | 14 x 260 |
| Eigenschaft: | Rahmendübel |
| Schraubendurchmesser im Beipack: | 10 |
| Schraubenlänge im Beipack: | 270 |
| Verankerungstiefe hef: | 70 |
| Zulassungsnummer: | ETA-17/1002 |
| Beton C20/25 | 300 Kg |
|---|---|
| Hochlochziegel ≥ Hlz12 Rohdichte 1 kg/dm³ | 40* Kg |
| Porenbeton ≥ PB2, PP2 | 40* Kg |
| Porenbeton ≥ PB4, PP4 | 80* Kg |
| Porenbeton ≥ PB6, PP6 | 140* Kg |
Sicherheitshinweise
- Bei der Bemessung ist die gesamte Leistungserklärung des Fassad XL zu beachten
- Es sind die Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicherheitsbeiwert von yF = 1,4 berücksichtigt
- Für sicherheitsrelevante Befestigungen sind zugelassene Dübel zu verwenden (siehe auch unter www.tox.de/safety+loads)
- Zulässige Zug- und Querlast eines Einzeldübels im Beton für Verankerungen bei -40°C bis + 40°C
- *nicht in ETA-17/1002 enthalten
