Schwerlastanker

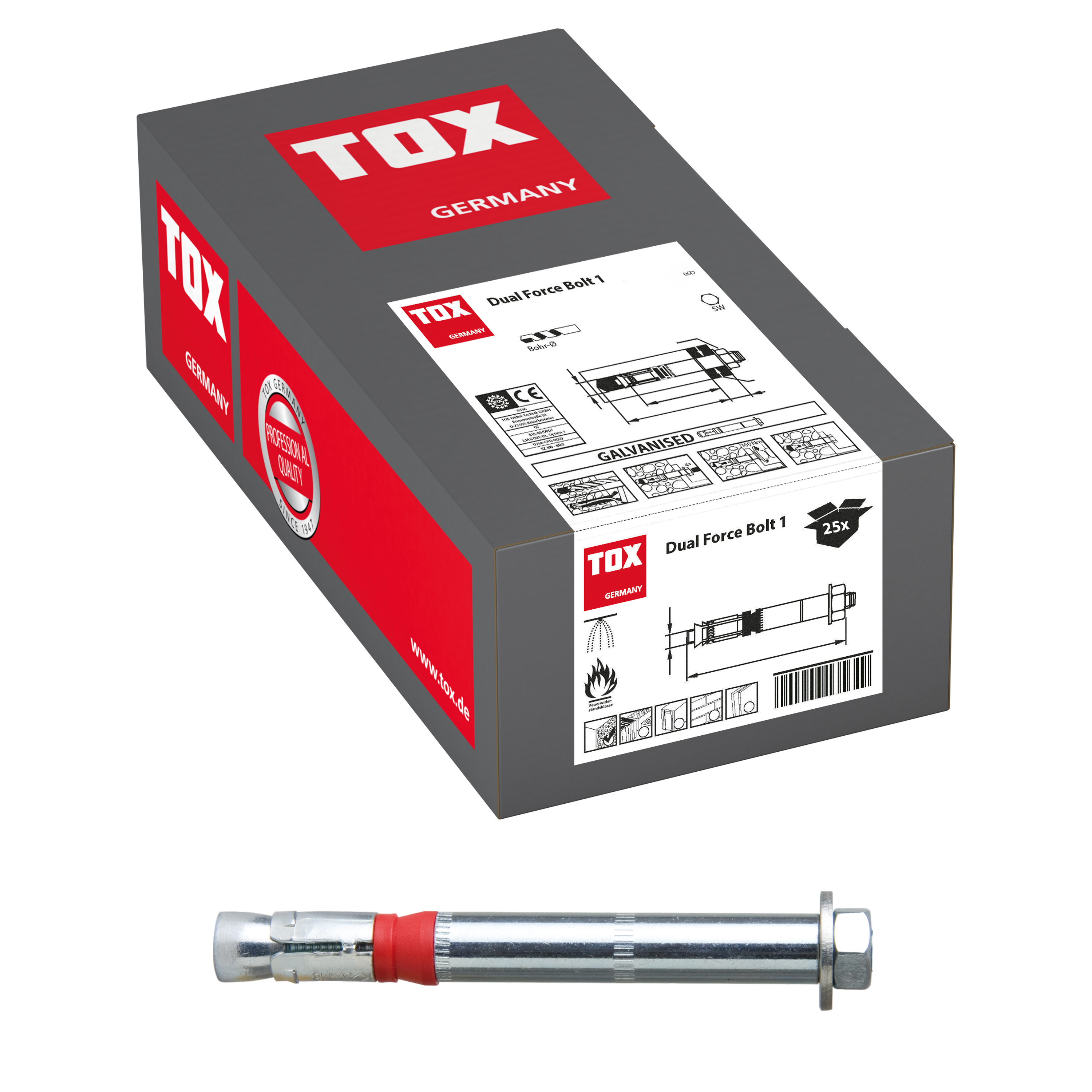

Dual Force Bolt 1

Produktnummer: 03310023
  • Starker Halt auch bei Hohllagen
  • Bauaufsichtlich zugelassen
  • Für gerissenen und ungerissenen Beton
  • Feuerwiderstandsklasse R120 geprüft
  • Geringe Achs- und Randabstände
  • Erdbebengeprüft C1
  • Beschreibung Eigenschaften Starker Halt auch bei Hohllagen Bauaufsichtlich zugelassen Für gerissenen und ungerissenen Beton Feuerwiderst… Mehr
  • Technische Daten

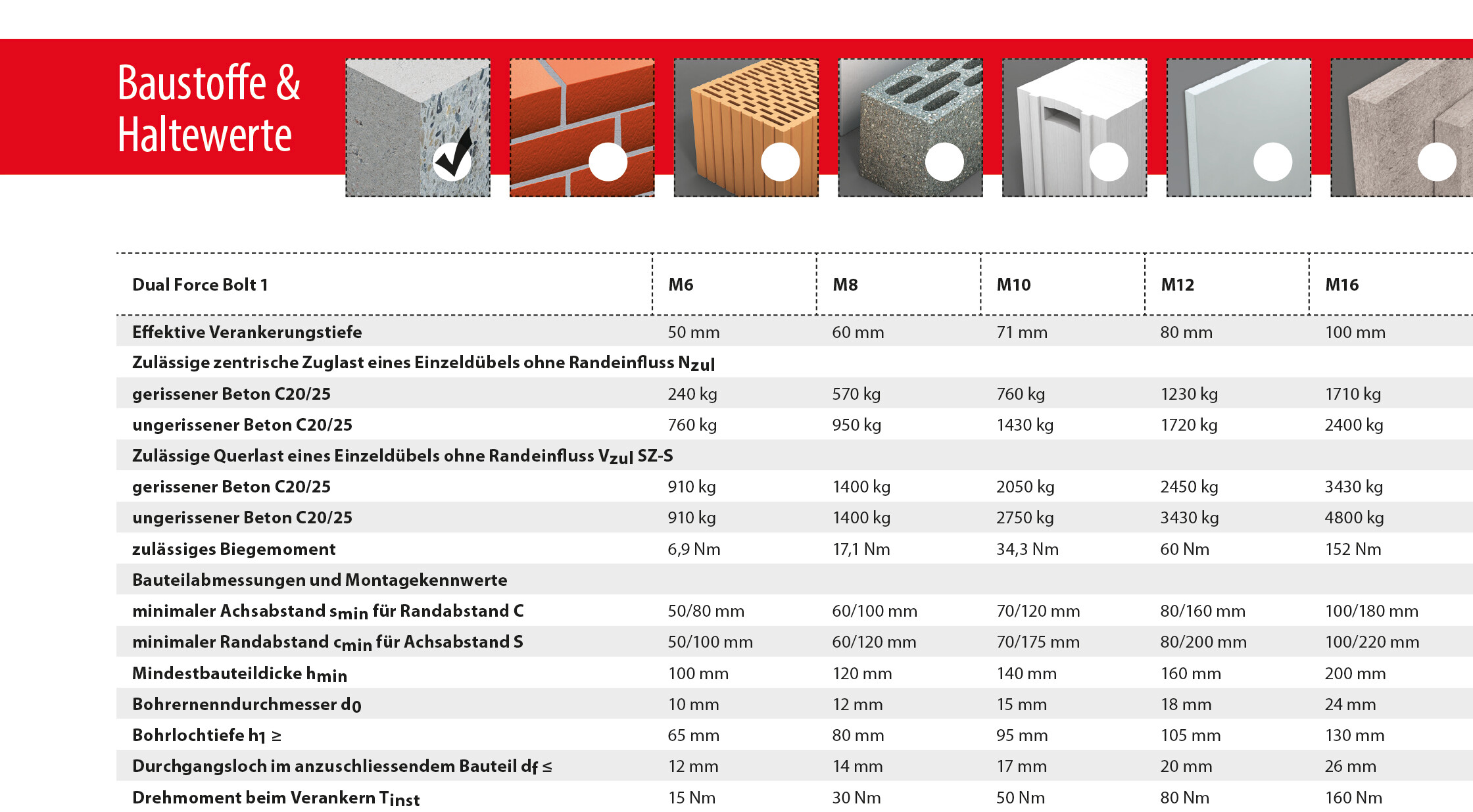

  • Haltewerte
  • Anwendungsvideo
Produktinformationen "Dual Force Bolt 1"

Eigenschaften

  • Starker Halt auch bei Hohllagen
  • Bauaufsichtlich zugelassen
  • Für gerissenen und ungerissenen Beton
  • Feuerwiderstandsklasse R120 geprüft
  • Geringe Achs- und Randabstände
  • Erdbebengeprüft C1

Beschreibung & Einsatzbereich

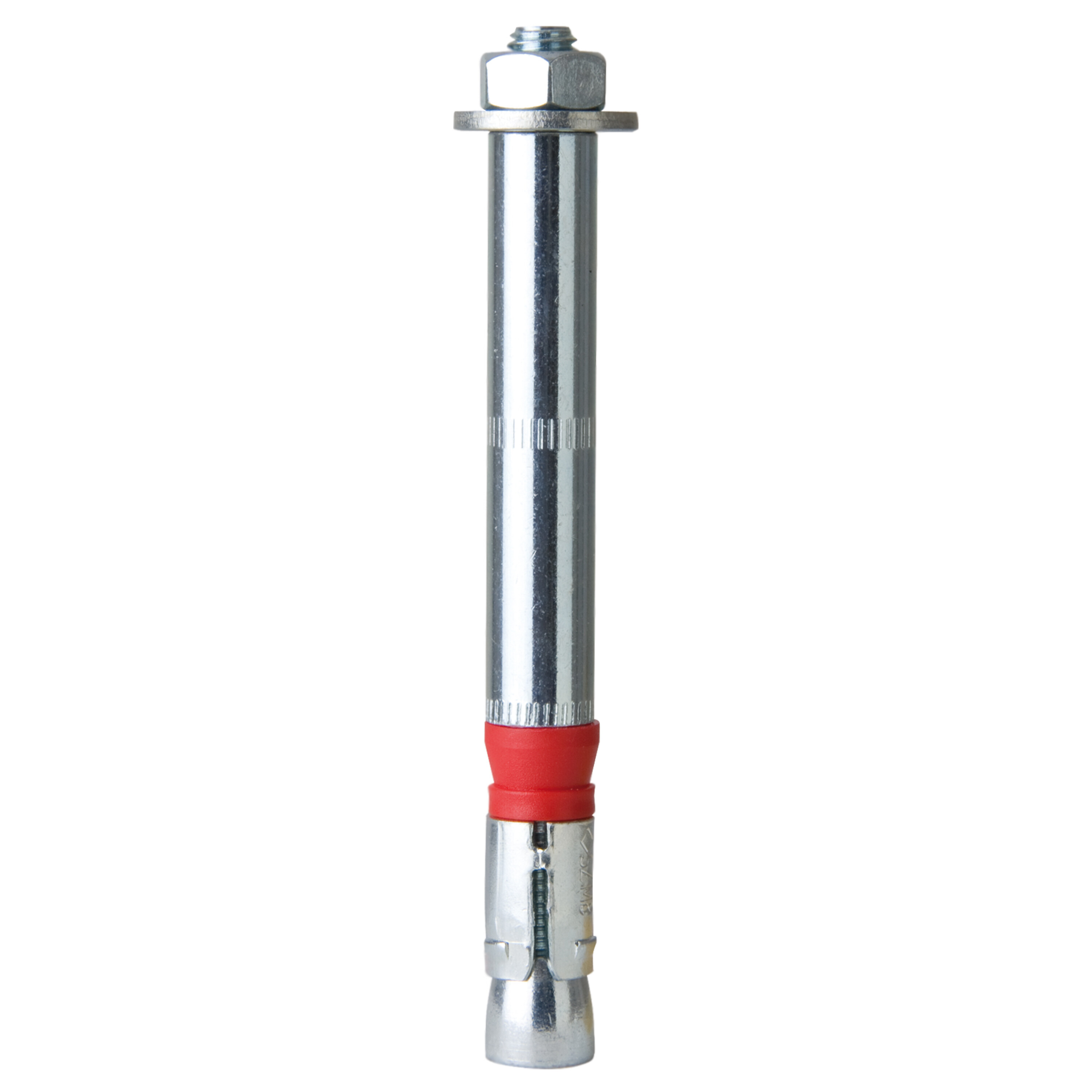

  • Schwerlastanker aus galvanisch verzinktem Stahl mit Gewindebolzen, Sechskantmutter und Unterlegscheibe
  • Der rote Kunststoffring dient als Hohllagenausgleich, sichert das dauerhafte Verspannen des Befestigungsteils gegen den Untergrund und verhindert ein Mitdrehen des Ankers bei der Montage
  • Abmessungen ≥ M8 für die Befestigung von Sprinkleranlagen geeignet

Verarbeitung & Montage

  • Nur in trockenen Innenräumen verwenden
  • Unbedingt auf vorgeschriebenes Drehmoment achten
  • Durchsteckmontage

Baustoffe

  • gerissener Beton C20/25
  • ungerissener Beton C20/25
Anwendungsbereich: innen
Durchmesser: 15
Dübellänge: 121
Feuerwiderstandsklasse: R120

Sicherheitshinweise

  • Es sind die Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicherheitsbeiwert von yF = 1,4 berücksichtigt
  • Für sicherheitsrelevante Befestigungen sind zugelassene Dübel zu verwenden (siehe auch unter www.tox.de/safety+loads)
Produktinformationen "Dual Force Bolt 1"

Eigenschaften

  • Starker Halt auch bei Hohllagen
  • Bauaufsichtlich zugelassen
  • Für gerissenen und ungerissenen Beton
  • Feuerwiderstandsklasse R120 geprüft
  • Geringe Achs- und Randabstände
  • Erdbebengeprüft C1

Beschreibung & Einsatzbereich

  • Schwerlastanker aus galvanisch verzinktem Stahl mit Gewindebolzen, Sechskantmutter und Unterlegscheibe
  • Der rote Kunststoffring dient als Hohllagenausgleich, sichert das dauerhafte Verspannen des Befestigungsteils gegen den Untergrund und verhindert ein Mitdrehen des Ankers bei der Montage
  • Abmessungen ≥ M8 für die Befestigung von Sprinkleranlagen geeignet

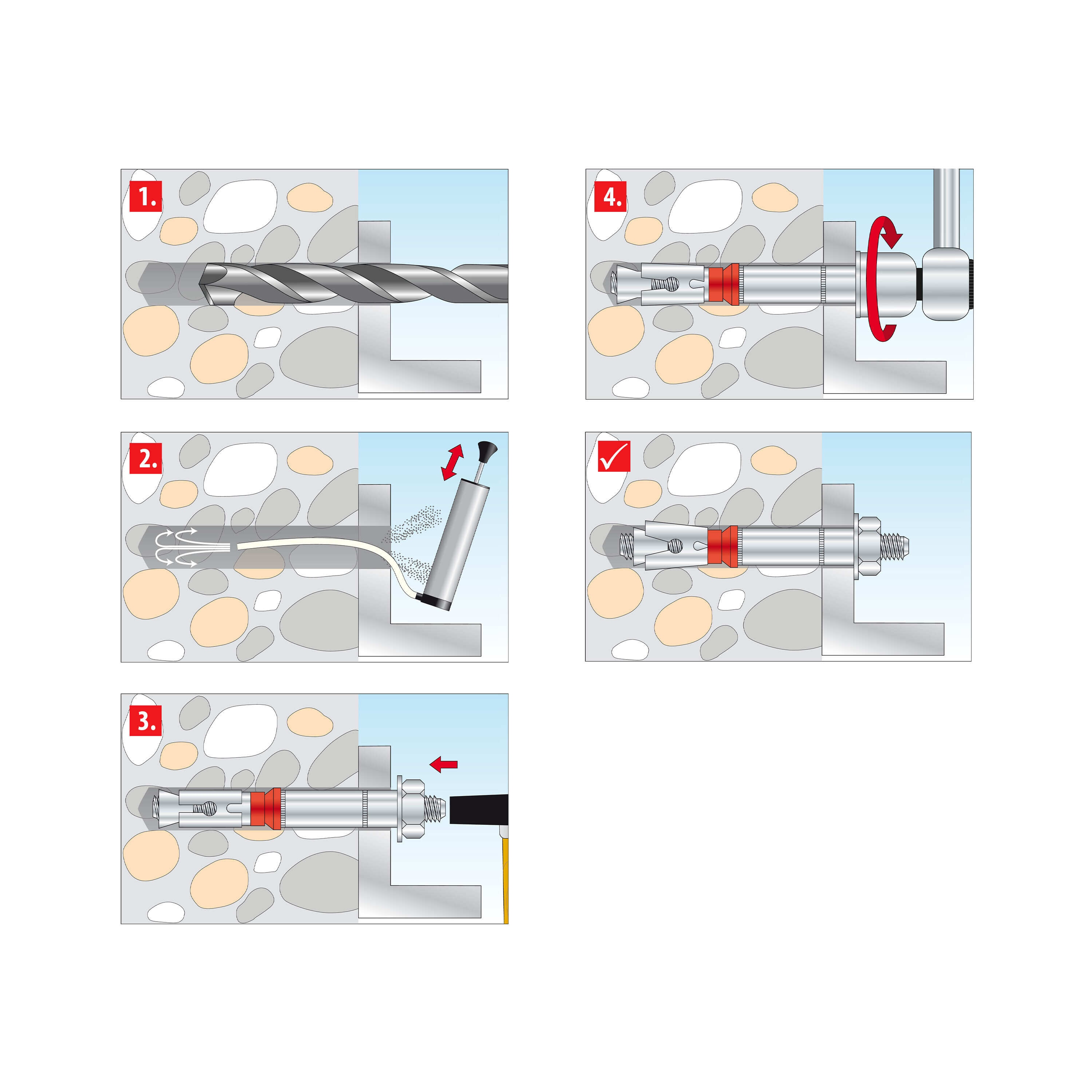

Verarbeitung & Montage

  • Nur in trockenen Innenräumen verwenden
  • Unbedingt auf vorgeschriebenes Drehmoment achten
  • Durchsteckmontage

Baustoffe

  • gerissener Beton C20/25
  • ungerissener Beton C20/25
Anwendungsbereich: innen
Durchmesser: 15
Dübellänge: 121
Feuerwiderstandsklasse: R120

Sicherheitshinweise

  • Es sind die Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicherheitsbeiwert von yF = 1,4 berücksichtigt
  • Für sicherheitsrelevante Befestigungen sind zugelassene Dübel zu verwenden (siehe auch unter www.tox.de/safety+loads)
