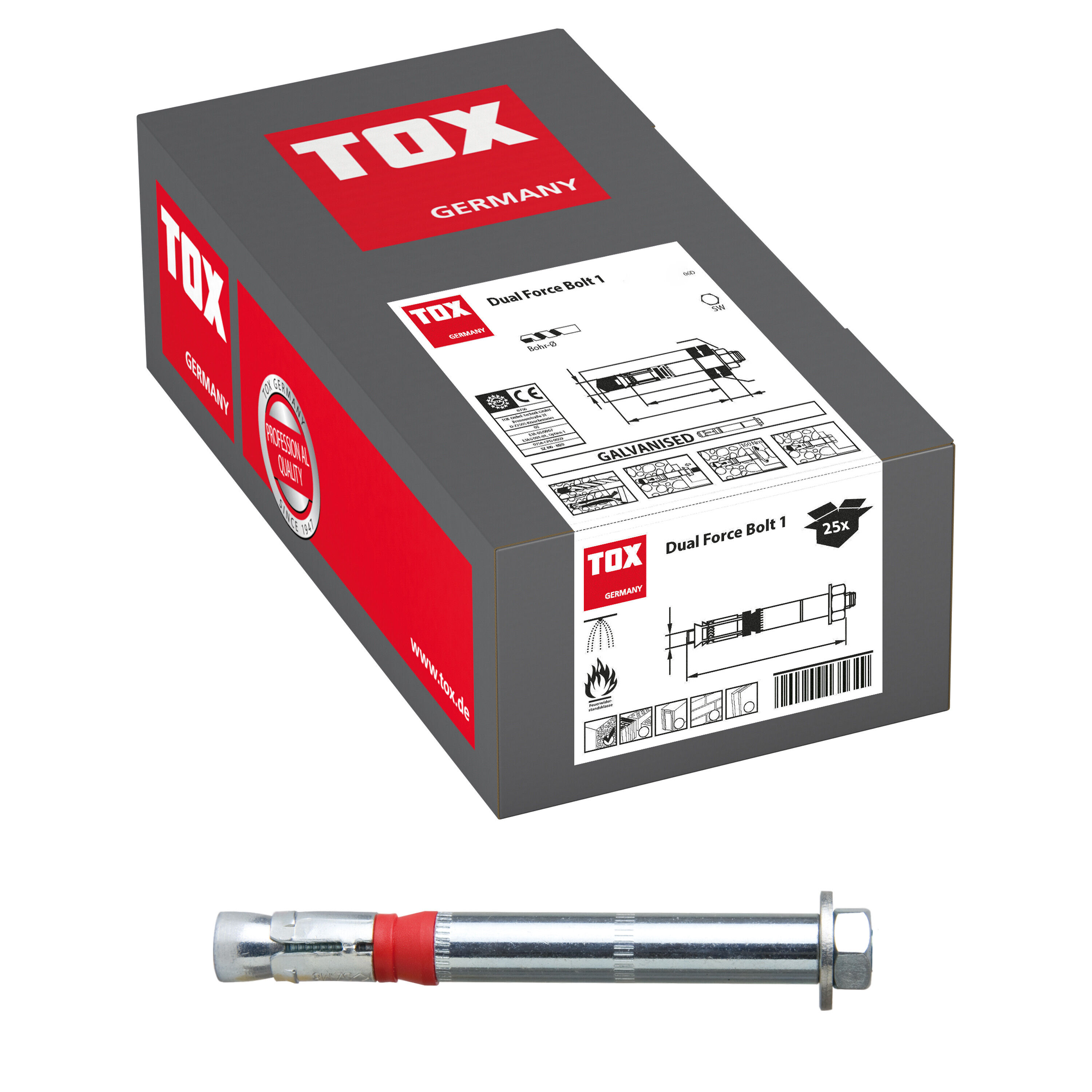

Schwerlastanker
Dual Force Bolt 1

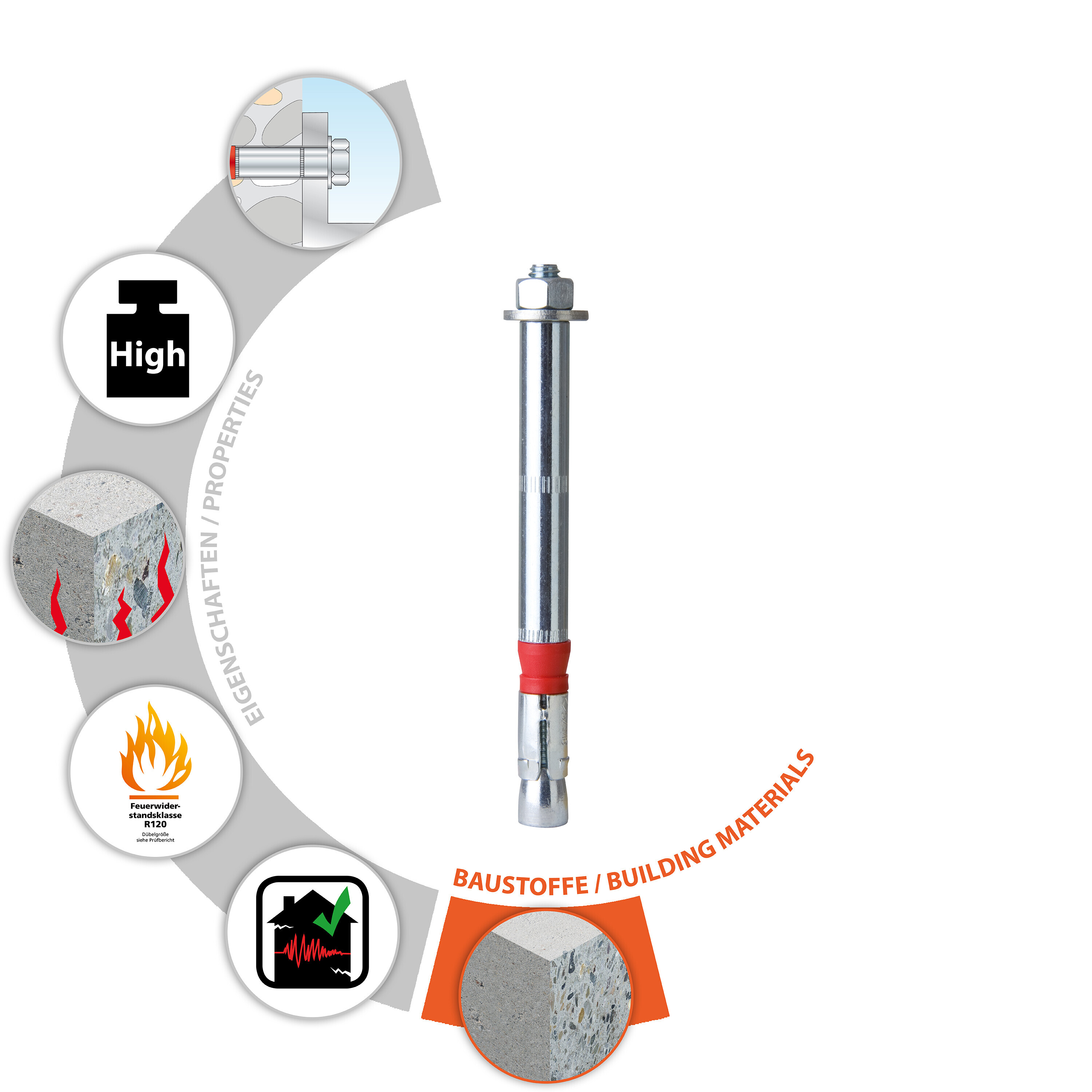

Der TOX Schwerlastanker Dual Force Bolt 1 mit Gewindebolzen ist bauaufsichtlich zugelassen und ideal für sichere Schwerlast-Befestigungen von z.B. Geländern und Lagerregalen in gerissenem oder ungerissenem Beton - starker Halt, selbst bei Hohllagen!

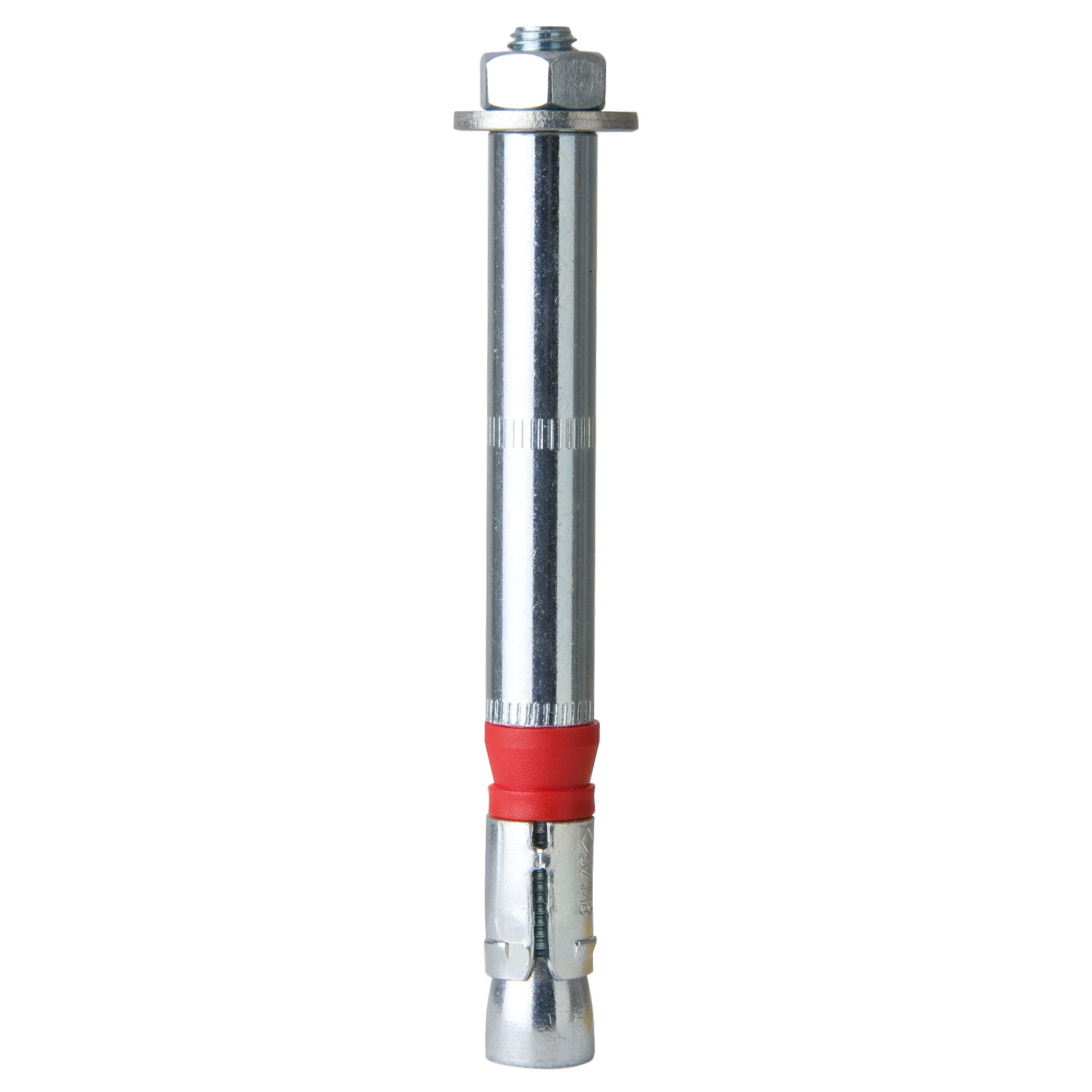

Der galvanisch verzinkte Einschlaganker bietet geringe Achs- und Randabstände, ist erdbebengeprüft C1 und mit Feuerwiderstandsklasse R120 ausgezeichnet. Das bedeutet zuverlässige Befestigungen. Der rote Kunststoffring gleicht zudem Hohllagen aus, sorgt für eine dauerhafte Verspannung des Befestigungsteils mit dem Untergrund und verhindert das Mitdrehen des Metalldübels während der Montage. Der Schwerlastanker eignet sich für Durchsteckmontagen in trockenen Innenräumen und ist ab einer Abmessung von mindestens M8 auch für Sprinkleranlagen einsetzbar.
Der rote Allzweckdübel hat TOX bekannt gemacht: Auf dem Gebiet der Allzweckdübel ist das Unternehmen führend. Das umfassende Sortiment ist konsequent auf die Bedürfnisse der Kunden und Endanwender ausgerichtet. Die Marke TOX steht für innovative Produkte und kompetente Lösungen im Bereich der Befestigungstechnik.
| Anwendungsbereich: | innen |
|---|---|
| Anzugsdrehmoment: | 30 |
| Bohrerdurchmesser: | 12 |
| Bohrlochtiefe: | 80 |
| Durchgangsloch im Anbauteil: | 14 |
| Durchmesser: | 12 |
| Dübel Maße: | 12 x 130 |
| Eigenschaft: | Schwerlastanker |
| Verankerungstiefe hef: | 60 |
| Zulassungsnummer: | ETA-23/0697 |
| Gerissener Beton C20/25 | 570 Kg |
|---|---|
| Ungerissener Beton C20/25 | 950 Kg |
| Gerissener Beton C20/25 | 1520 Kg |
| Ungerissener Beton C20/25 | 1710 Kg |
Sicherheitshinweise
- Es sind die Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicherheitsbeiwert von yF = 1,4 berücksichtigt
- Für sicherheitsrelevante Befestigungen sind zugelassene Dübel zu verwenden (siehe auch unter www.tox.de/safety+loads)
Der TOX Schwerlastanker Dual Force Bolt 1 mit Gewindebolzen ist bauaufsichtlich zugelassen und ideal für sichere Schwerlast-Befestigungen von z.B. Geländern und Lagerregalen in gerissenem oder ungerissenem Beton - starker Halt, selbst bei Hohllagen!

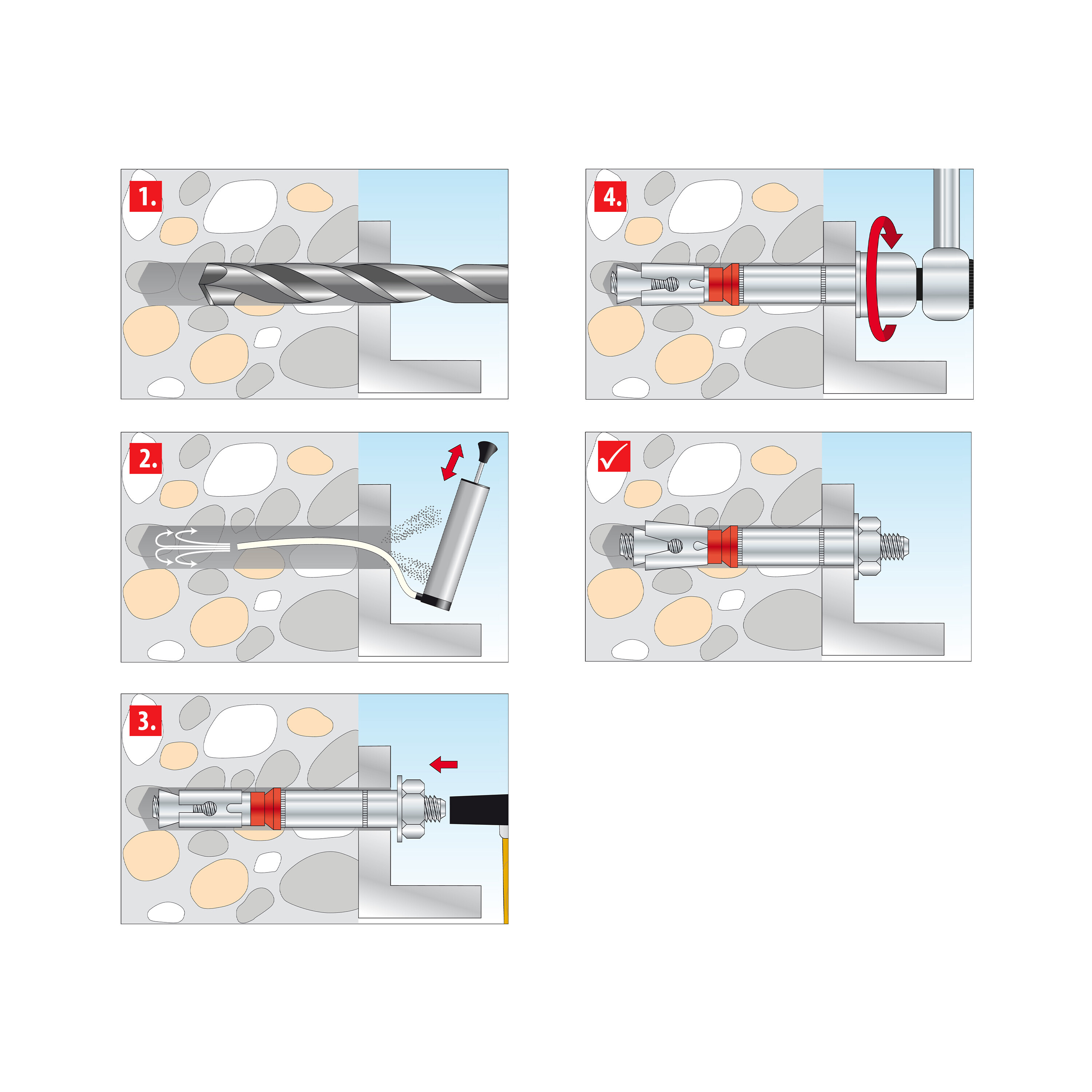

Der galvanisch verzinkte Einschlaganker bietet geringe Achs- und Randabstände, ist erdbebengeprüft C1 und mit Feuerwiderstandsklasse R120 ausgezeichnet. Das bedeutet zuverlässige Befestigungen. Der rote Kunststoffring gleicht zudem Hohllagen aus, sorgt für eine dauerhafte Verspannung des Befestigungsteils mit dem Untergrund und verhindert das Mitdrehen des Metalldübels während der Montage. Der Schwerlastanker eignet sich für Durchsteckmontagen in trockenen Innenräumen und ist ab einer Abmessung von mindestens M8 auch für Sprinkleranlagen einsetzbar.
Der rote Allzweckdübel hat TOX bekannt gemacht: Auf dem Gebiet der Allzweckdübel ist das Unternehmen führend. Das umfassende Sortiment ist konsequent auf die Bedürfnisse der Kunden und Endanwender ausgerichtet. Die Marke TOX steht für innovative Produkte und kompetente Lösungen im Bereich der Befestigungstechnik.
| Anwendungsbereich: | innen |
|---|---|
| Anzugsdrehmoment: | 30 |
| Bohrerdurchmesser: | 12 |
| Bohrlochtiefe: | 80 |
| Durchgangsloch im Anbauteil: | 14 |
| Durchmesser: | 12 |
| Dübel Maße: | 12 x 130 |
| Eigenschaft: | Schwerlastanker |
| Verankerungstiefe hef: | 60 |
| Zulassungsnummer: | ETA-23/0697 |
| Gerissener Beton C20/25 | 570 Kg |
|---|---|
| Ungerissener Beton C20/25 | 950 Kg |
| Gerissener Beton C20/25 | 1520 Kg |
| Ungerissener Beton C20/25 | 1710 Kg |
Sicherheitshinweise
- Es sind die Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicherheitsbeiwert von yF = 1,4 berücksichtigt
- Für sicherheitsrelevante Befestigungen sind zugelassene Dübel zu verwenden (siehe auch unter www.tox.de/safety+loads)
