Verbundanker
Contact Plus 7
Produktinformationen "Contact Plus 7"
Eigenschaften
- Schnelle, unkomplizierte Anwendung durch exakt vordefinierte Menge je Bohrloch
- Hohe Lasten bei kleinem Bohrduchmesser
- Bauaufsichtlich zugelassen
- Spreizdruckfreie Verankerung
- Geringe Verankerungstiefe ermöglicht schnelle Montage
- Wasserdichte Befestigung
- Styrolfrei
- M12 - auch für wassergefüllte Bohrlöcher
Beschreibung & Einsatzbereich
- Verbundanker Glaspatrone mit voneinander getrennten Komponenten
- In Kombination mit Gewindestange Stix zu verarbeiten
- Zur spreizdruckfreien Befestigung von Stahlkonstruktionen, Geländern, Hochregalen, Fußplatten, Stützen, Holzkonstruktionen

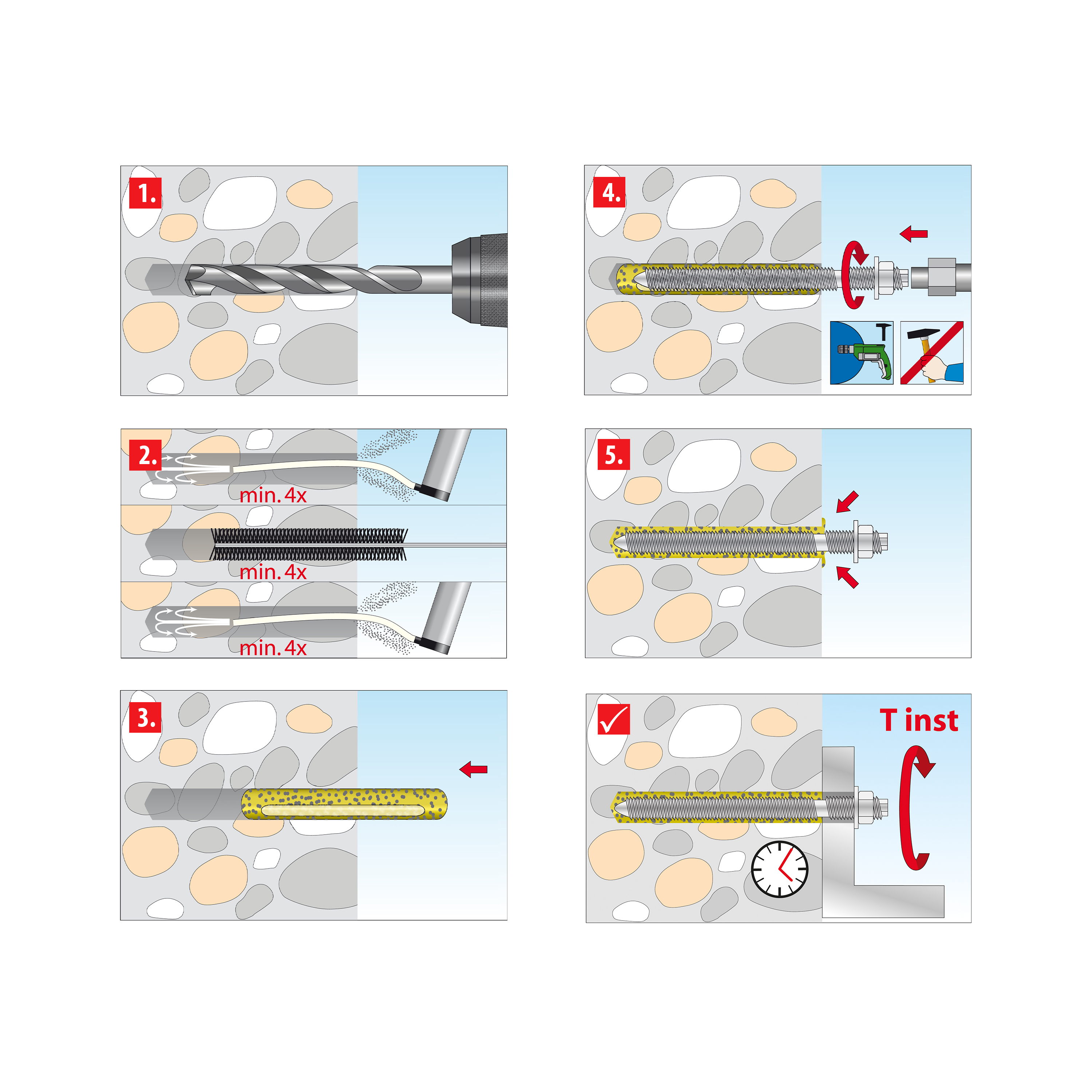

Verarbeitung & Montage
- Bohrloch reinigen
- Die Mörtelpatrone in das Bohrloch einführen
- Gewindestange langsam schlag-drehend mit Bohrmaschine einvibrieren, bis überschüssiger Mörtel sichtbar ist
- Unbedingt auf vorgeschriebenes Drehmoment und Aushärtezeit achten
- Vorsteckmontage
| Anwendungsbereich: | innen und außen |
|---|---|
| Durchmesser: | M10 |
| Dübellänge: | 85 |
Sicherheitshinweise
- Zulässige Zug- und Querlast eines Einzeldübels im ungerissenen, trockenen Beton bei premium Reinigung sowie für Verankerungen bei -40°C bis + 50°C (bzw. kurzzeitig bis +80°C)
- Bei der Bemessung ist die gesamte Leistungserklärung des Contact Plus 7 zu beachten
- Es sind die in der Zulassung geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicherheitsbeiwert von yF = 1,4 berücksichtigt
- Für sicherheitsrelevante Befestigungen sind zugelassene Dübel zu verwenden (siehe auch unter www.tox.de/safety+loads)
Download Dokumente "Contact Plus 7"
