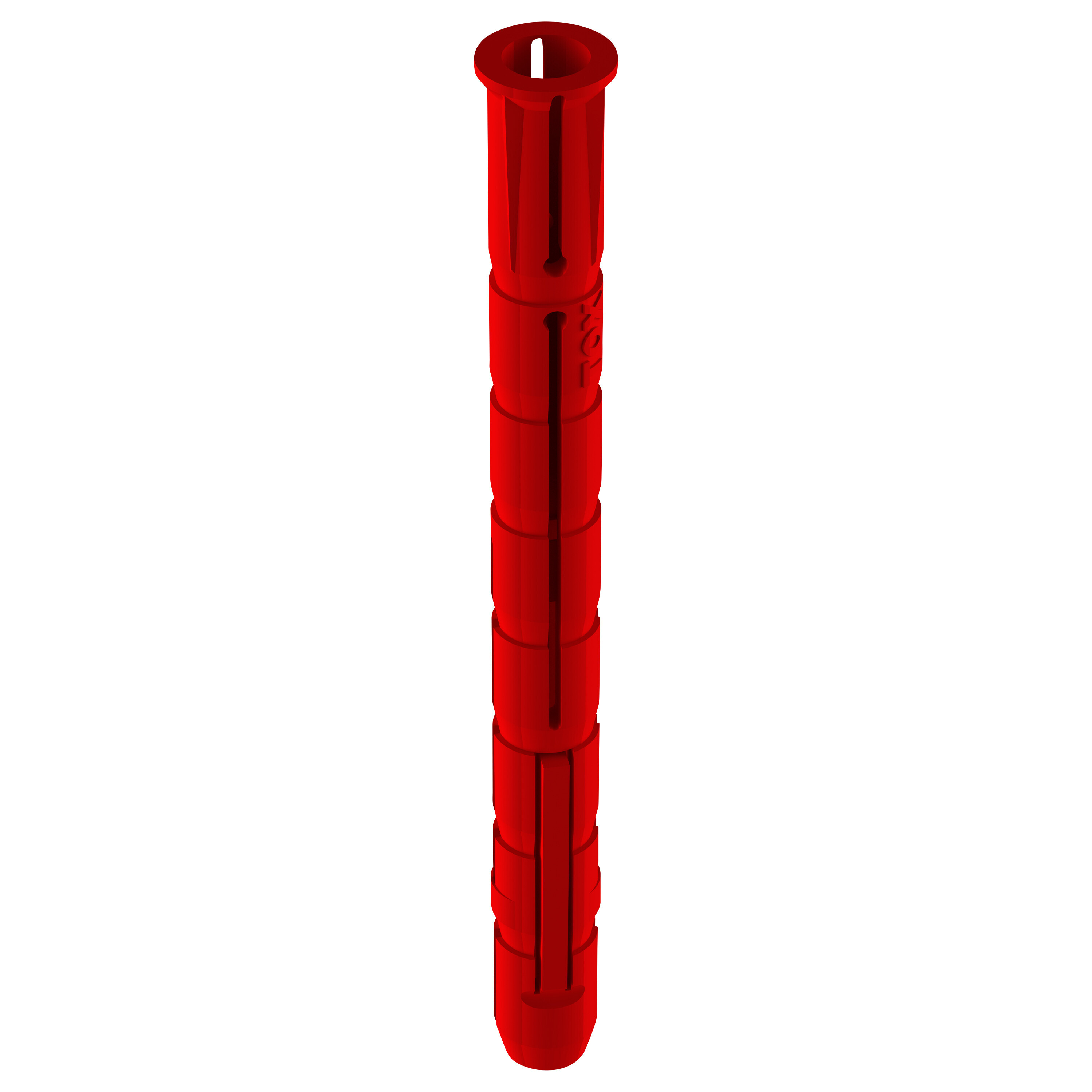

Parallel-Spreizdübel
Bizeps
Produktinformationen "Bizeps"
Eigenschaften
- Ideal für Lochstein (Poroton) und Porenbeton (Ytong)
- Extrem hohe Haltewerte
- Spreizt in mehrere Richtungen
- Drehflügel verhindern das Mitdrehen im Bohrloch
- 100% Nylon
- Langer Spreizbereich für sichere Verankerung
- Auch für metrische Gewindestangen geeignet
- Mehrfachspreizung durch zwei 2-fach geteilte, um 90° zueinander versetzte Spreizkörper mit beweglichen Drehflügeln und flexiblem Dübelhals
- Große Verankerungstiefe

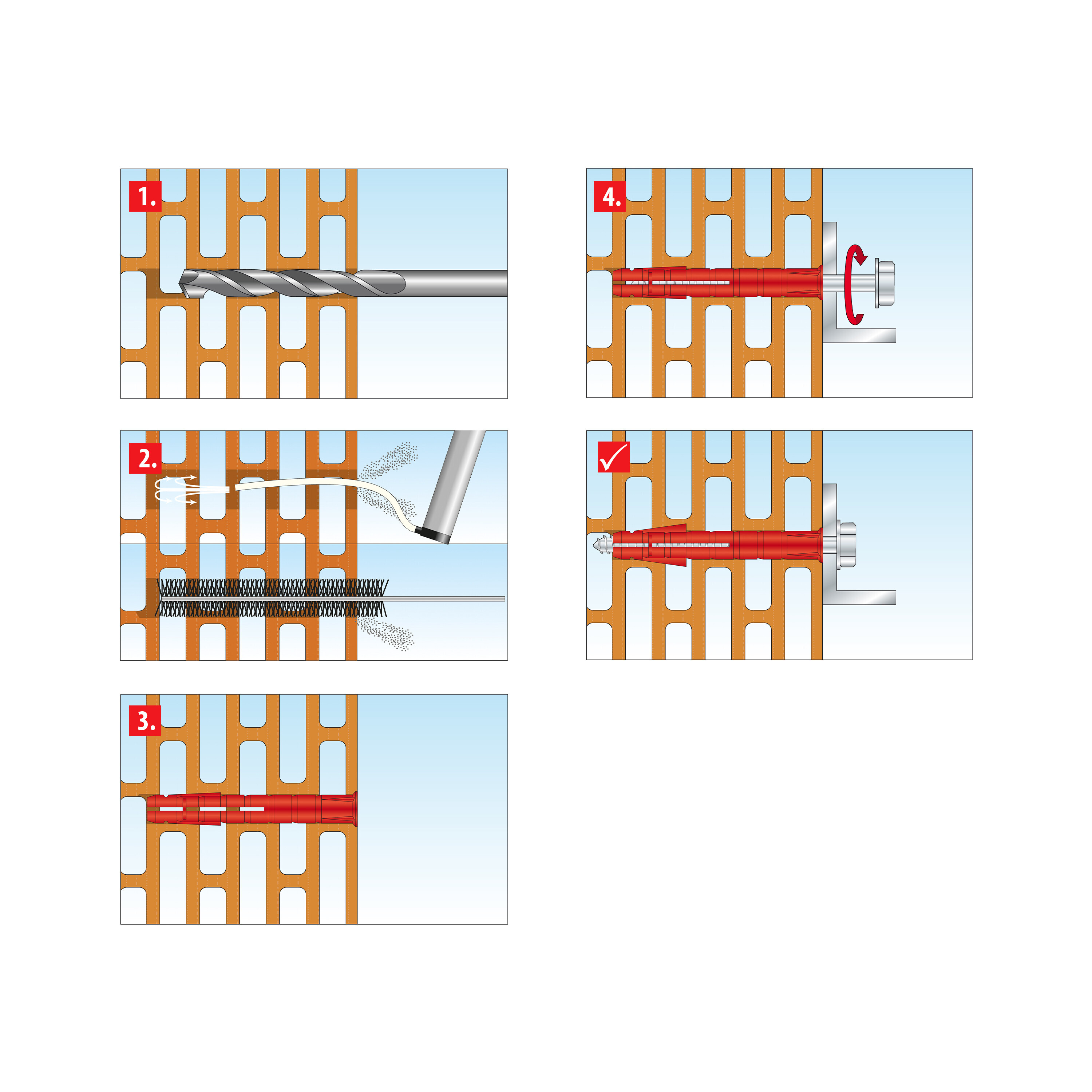

- Bohrloch in der Größe des Dübeldurchmessers erstellen
- In Lochstein ohne Schlag im Drehgang bohren, damit die Stege im Lochstein nicht ausbrechen
- In Beton und Vollstein mit Schlag bohren
- Mindest-Schraubenlänge = Dübellänge + Anbauteildicke + 5 mm
- Vorsteckmontage
- In Vollstein mit dichtem Gefüge ist der kleinstmögliche Schrauben-Ø zu wählen
| Anwendungsbereich: | innen und außen |
|---|---|
| Durchmesser: | 12 |
| Dübellänge: | 90 |
| Geeigneter Schraubendurchmesser: | 8,0-10,0/M8 |
Sicherheitshinweise
- Die angegebene Haltewerte beziehen sich auf Schrauben mit größtem Schraubendurchmesser
- Die Verankerungstiefe des Dübels muss eingehalten werden
- Bohrverfahren und Bohrlochreinigung müssen dem Baustoff angepasst sein
- Die empfohlenen Lasten gelten nur für die Montage im Baustoff, nicht für die Montage in Fugen
- Für sicherheitsrelevante Befestigungen sind zugelassene Dübel zu verwenden (siehe auch unter www.tox.de/safety+loads)
